前言
在工业机器人高频启停、持续震动的严苛工况下，PCBA 焊点的机械强度和信号稳定性，直接决定了设备的生死。不少厂商因焊点疲劳脆裂、信号干扰等问题，陷入返修频繁、交付滞后的困境。
我们通过某头部工业机器人厂商的控制系统项目，用全流程工艺加固 + 动态检测方案，成功破解了复杂工况下的硬件可靠性痛点，今天就为大家拆解这个案例。
制造挑战：高动态负载下的连接可靠性
机器人控制器集成度极高，包含大功率驱动模块与逻辑控制模块。其制造难点主要集中在：
焊点脆裂风险： 机器人的机械震动易导致BGA焊点及大尺寸电感发生疲劳脆裂。
信号干扰： 功率器件与控制信号极近，对电磁屏蔽及接地工艺要求极高。
工艺响应：针对性加固与精密控制
关键器件加固： 针对核心控制芯片，在回流焊后实施底部填充（Underfill）工艺；对大型电解电容等易晃动器件进行工业级点胶固定，确保在振动环境下的结构稳定性。

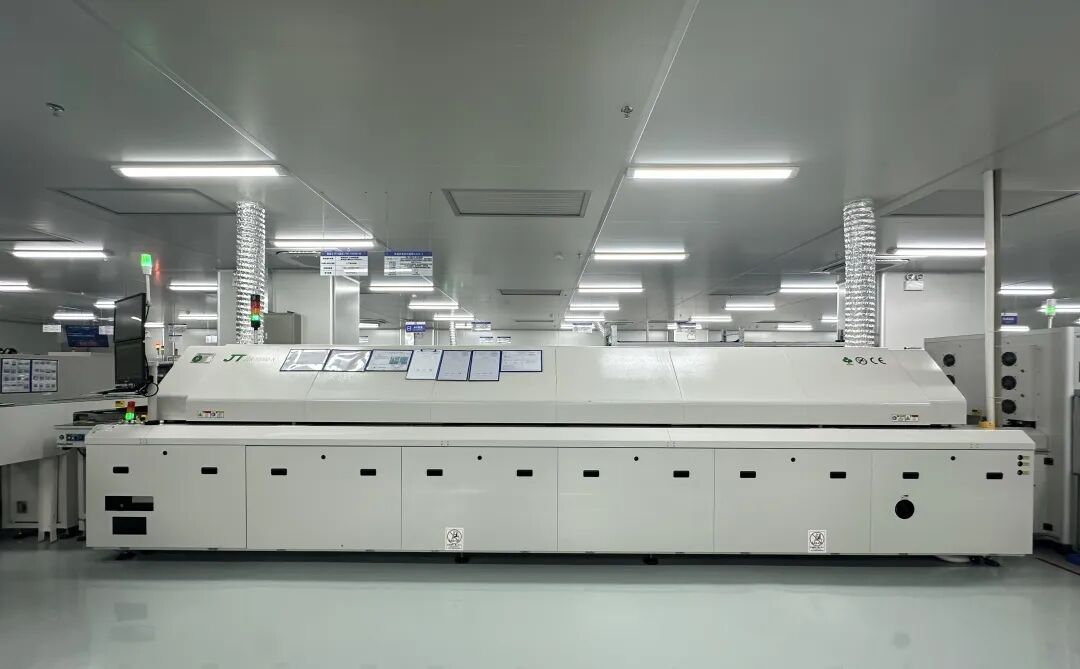

抗震焊点微观控制： 通过优化回流焊温度曲线，控制焊点IMC（共晶金属间化合物）层的厚度在1-3μm的最佳区间，提升焊点的抗剪切力强度。
防错料与一致性： 引入全线ESOP与MES追溯系统，确保19道质检工序的每一个参数（如点胶量、贴装压力）均可追溯
品质闭环：模拟实战的FCT动态检测

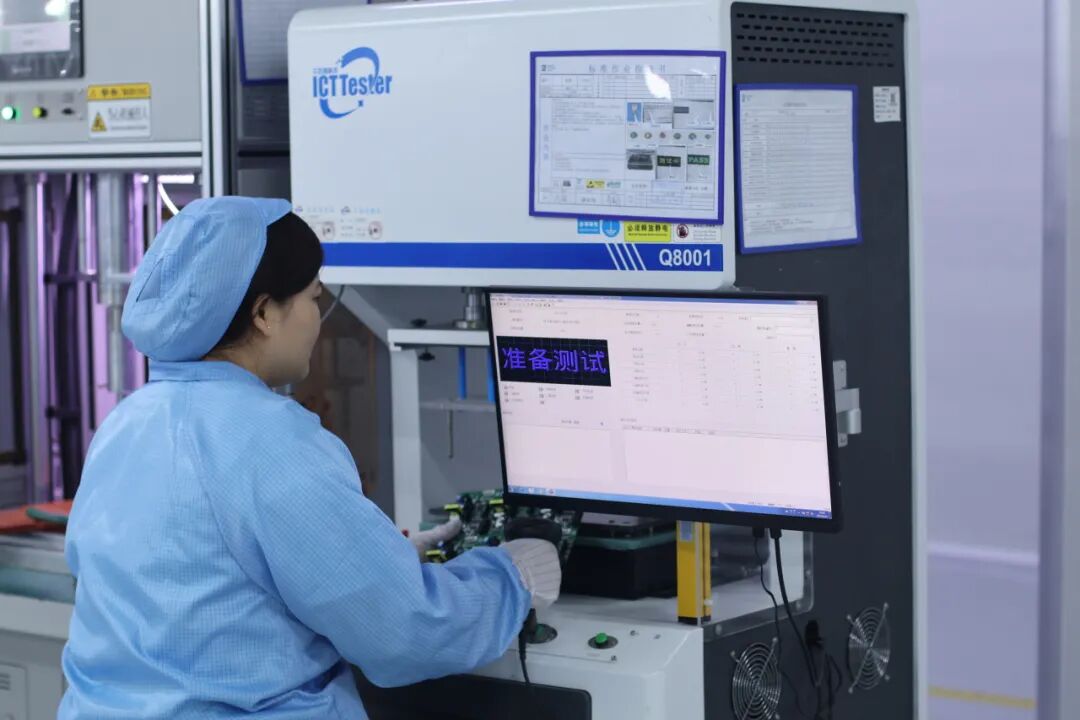

100% 动态FCT测试： 自主开发测试治具，模拟机器人在满载、脉冲电流及不同温湿度下的运行状态，拦截任何潜在的功能不稳定性。

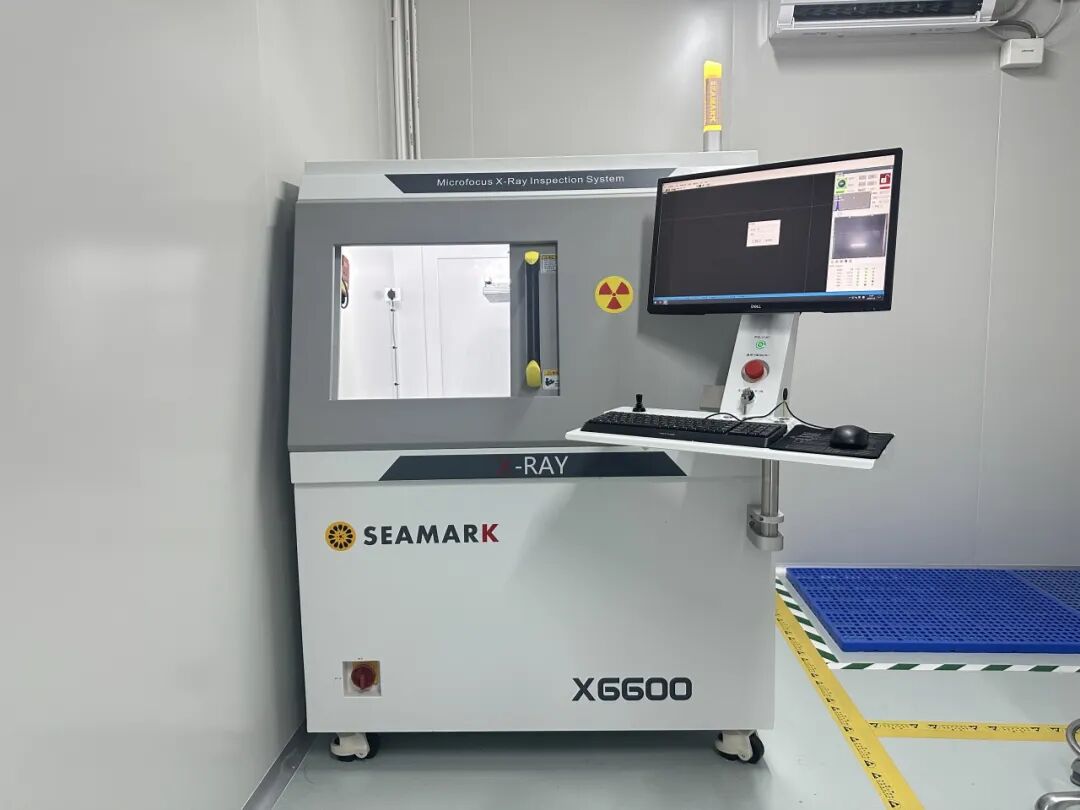

三维立体检测： 结合3D SPI与X-Ray，对盲孔及BGA内部质量进行100%透视化管理，杜绝虚焊入库。
结语：
在机器人行业，制造的本质是预防。常优电子通过从工艺设计到动态检测的全闭环管理，确保每一块控制板都能在生产一线经受住千万次的震动挑战，助力客户打造更具竞争力的终端产品。
