拆解高集成AI算力板案例：如何在9200个焊点中确保0.1%的偏移精度？

前言

随着生成式AI的爆发，支撑它运算的核心电路板（PCBA）也遇到了前所未有的制造难题：

元件越堆越密、发热差异巨大，连元件之间的间距都缩小到了微米级，传统的SMT制程已无法满足交付标准。

本期给大家拆解常优承接的一款欧美客户AI加速卡案例，深度拆解高难度精密焊接的工艺路径。

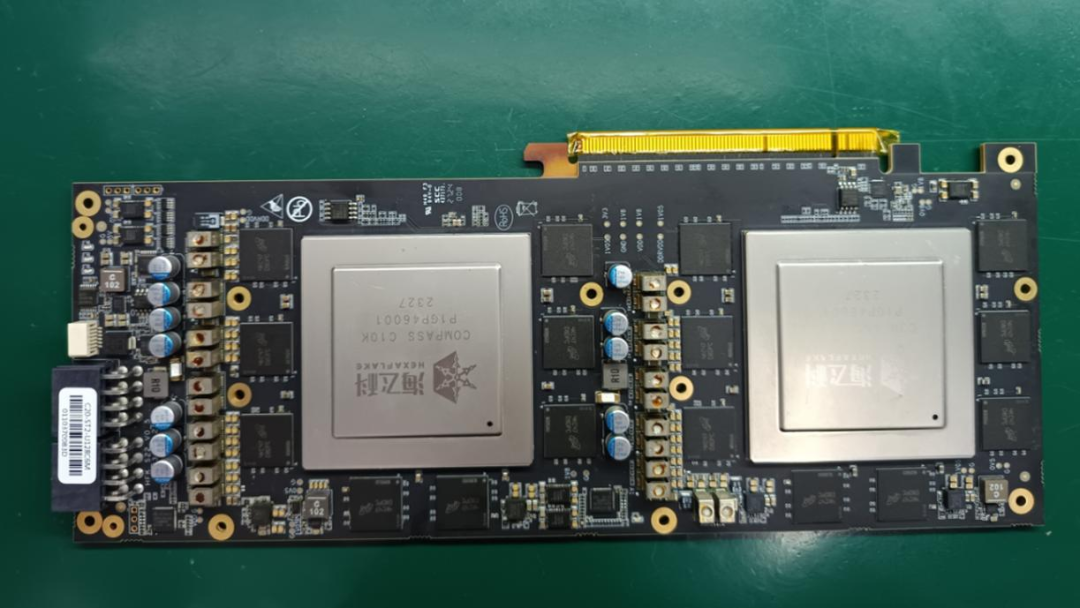

该项目PCBA板集成了超过4000颗元器件，焊点总数达9200个，最麻烦的是中间那颗 7nm 工艺的 GPU 大芯片，它和旁边的 DDR 小颗粒要一起焊接，这就带来了两个核心难点：

温差矛盾： GPU芯片尺寸大、热容量大，要求回流焊有足够的热量穿透；而DDR颗粒耐温上限仅为240°C，且间距极小。

失效风险： 传统工艺极易产生大尺寸BGA虚焊或精密颗粒连锡。

常优工程团队在导入阶段实施了深层的DFM（制造性设计）干预，确保制程稳定性：

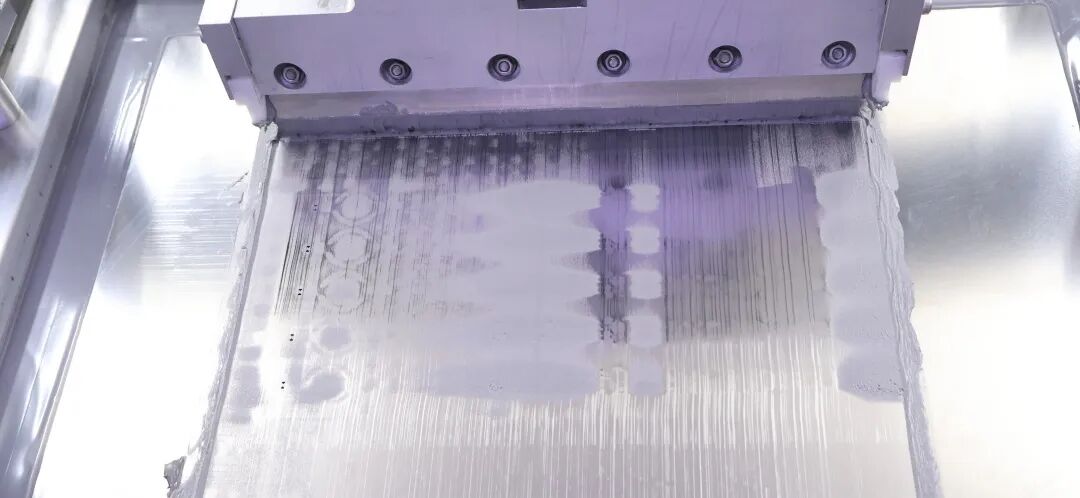

阶梯式钢网设计：针对GPU区域定制0.14mm厚度以增加锡膏量，而DDR区域则精确控制在0.12mm，通过锡膏量的差异化分布，对冲元器件的热容量差异。

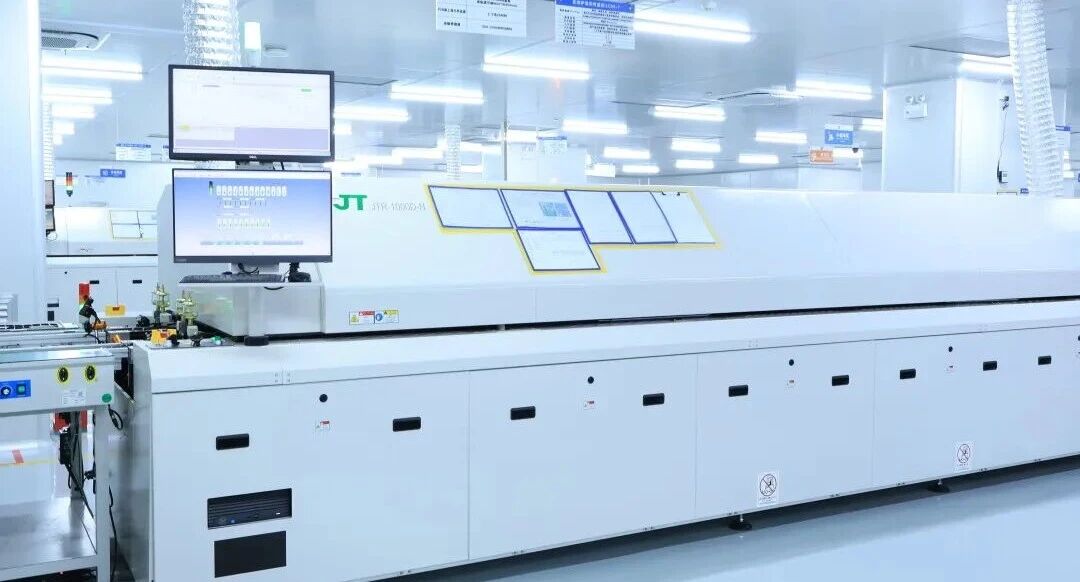

全流程氮气回流焊：为改善焊料润湿性并防止高温下的焊盘氧化，我们全程采用充氮工艺（N2），在降低峰值温度的同时，确保了BGA内部焊点的润湿角符合IPC-A-610G三级标准。

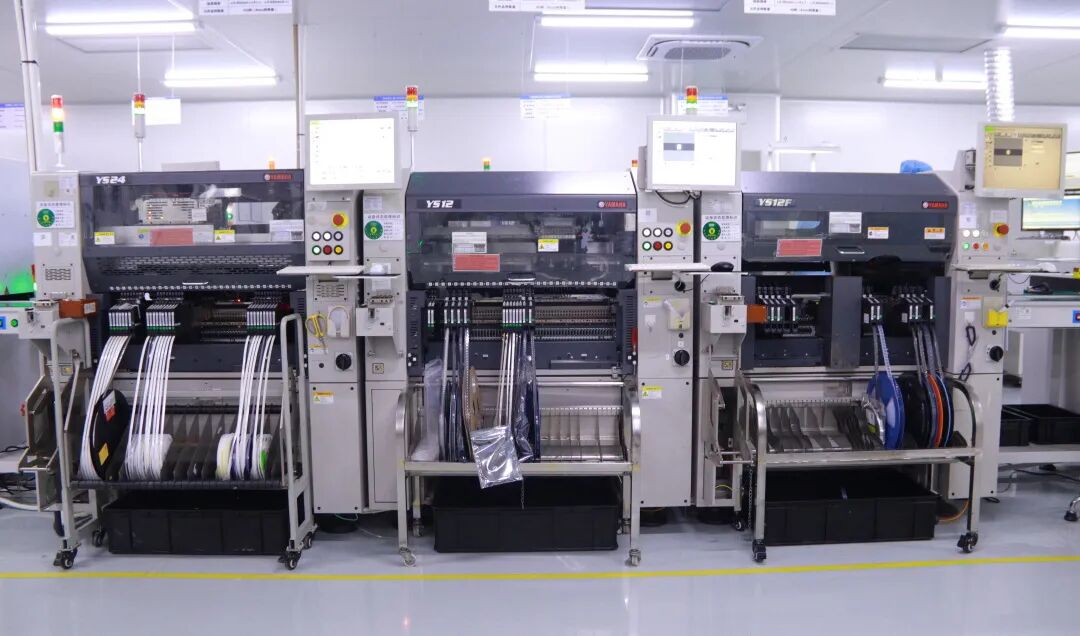

精密贴装逻辑：利用雅马哈YSM20R贴片机的±0.025mm重复贴装精度，对4000颗元件进行动态坐标修正，规避微间距引起的位移风险。

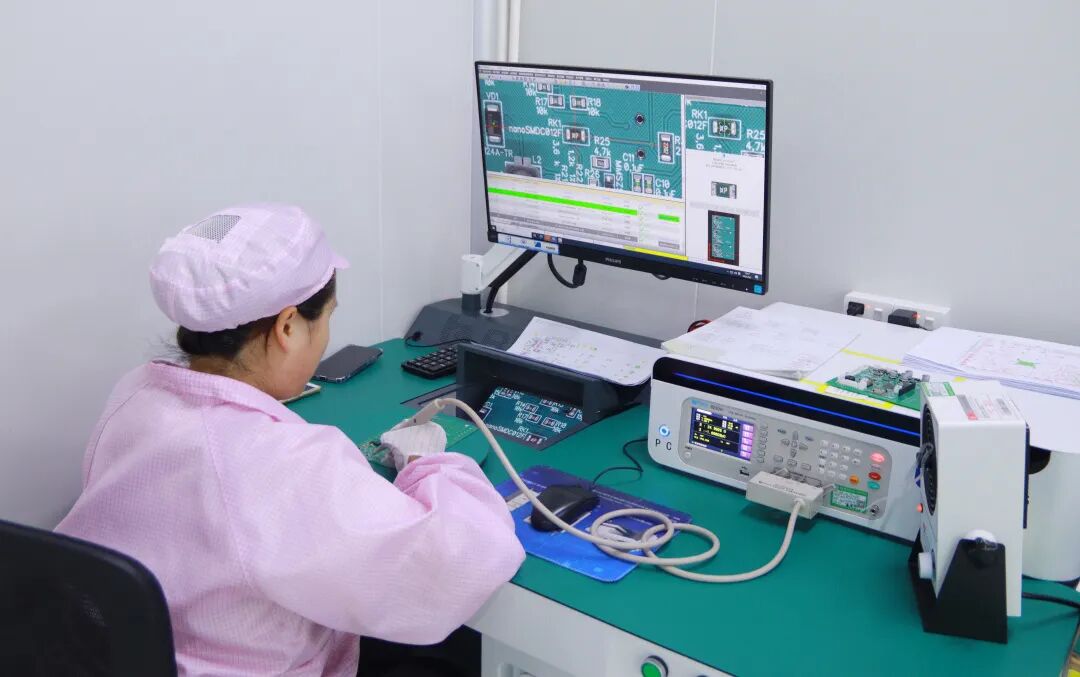

在精密制造中，肉眼不可见的缺陷是最大的隐患。常优为此建立了一套层层把关的检测体系：

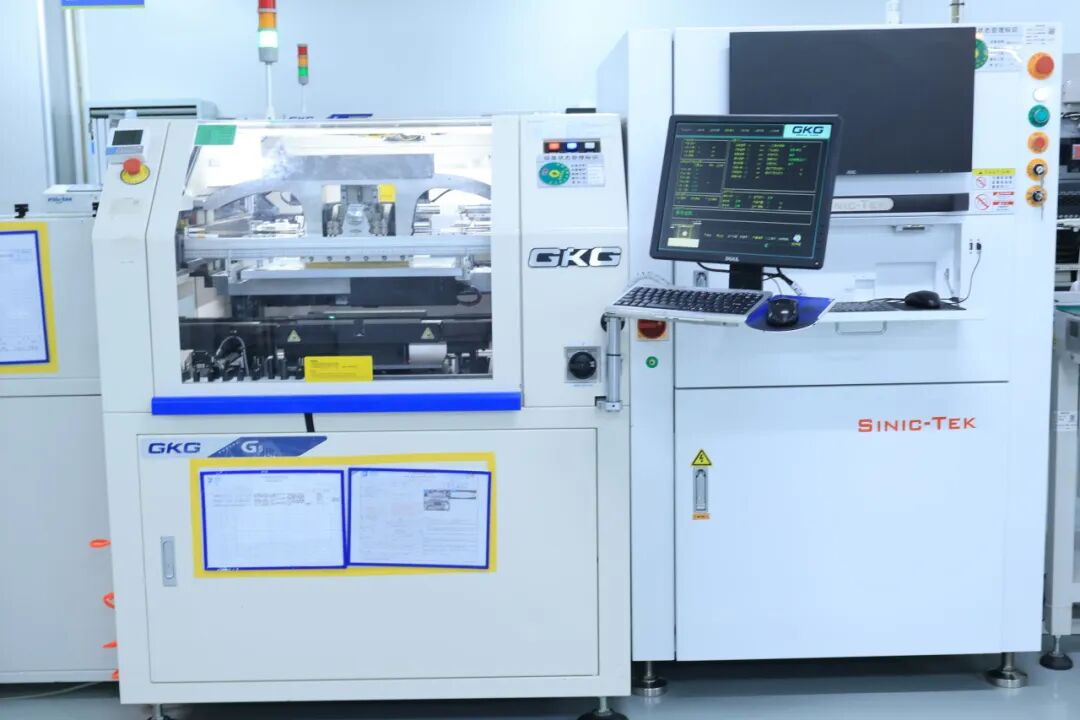

3D SPI检测： 在印刷端拦截90%以上的锡膏缺陷（厚度、体积、偏位）。

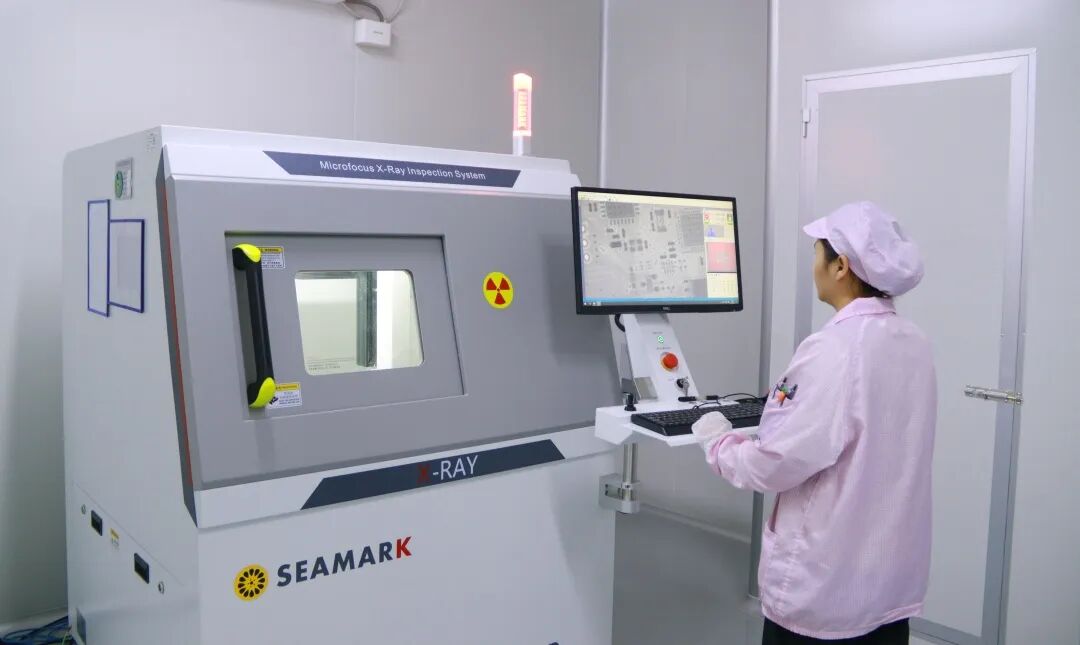

100% X-Ray检测： 针对BGA底部焊点进行穿透式扫描，确保无空洞、无桥接。

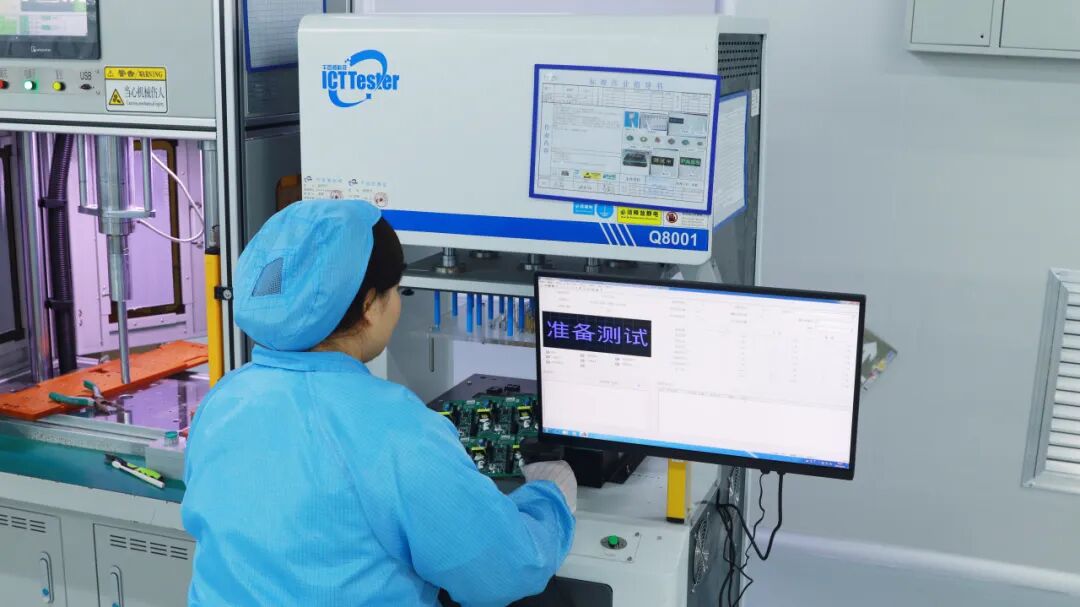

动态负载FCT测试：模拟GPU高负荷运行时的电流脉冲与热循环，确保信号完整性与电源稳定性

结语：

该项目最终实现了99.5%以上的直通率，并成功进入批量交付阶段。高端制造的价值不在于“能做”，而在于通过严谨的工程分析与参数固化，在每一个复杂的焊点中提供可预测的交付结果。#PCBA#PCBA加工#PCBA包工包料#AI电路板加工#PCBA方案开发
