在PCBA制造过程中，单一检测手段无法覆盖所有潜在风险。真正稳定的品质，来自于多节点、分层级、全过程的质量控制体系。
基于多年制造经验，我们建立了覆盖从来料到出货的19道质检工序，通过“预防 + 过程控制 + 终检验证”的方式，确保每一块PCBA在交付前均经过完整质量验证。
一、质量控制逻辑：三大阶段分层防控
19道工序并非简单叠加，而是按照制造流程划分为三大质量控制阶段：
1. 前端预防（设计 + 来料）
从源头降低不良发生概率
2. 制程控制（SMT / DIP / 组装）
在生产过程中实时拦截问题
3. 成品验证（功能 + 出货）
确保最终交付质量一致性
二、第一阶段：源头预防（工序1–5）
1. DFM分析与失效预防
在生产前进行设计可制造性分析，识别潜在风险点（如焊盘设计、间距、散热等），避免设计缺陷进入量产阶段。
2. 订单评审
从工艺、物料、交付周期等维度进行综合评估，确保生产方案可执行。
3. 来料检验（IQC）
对所有元器件进行入库检测，包括外观、电性及关键参数验证，确保物料质量符合标准。
4. 供应链质量验证
关键元器件通过XRAY、开盖检测及功能测试等方式进行深度验证。
5. 质量计划制定
基于产品特性制定Control Plan，明确关键控制点及检测标准。
三、第二阶段：SMT制程质量控制（工序6–11）
SMT是PCBA质量控制的核心环节，重点关注焊接与贴装精度。
6. 锡膏检测（3D SPI）
对锡膏印刷厚度、体积、偏移进行检测，防止虚焊、连锡等问题。
7. 首件检测（FAI）
在批量生产前验证首件产品，确认程序、工艺参数及物料正确性。

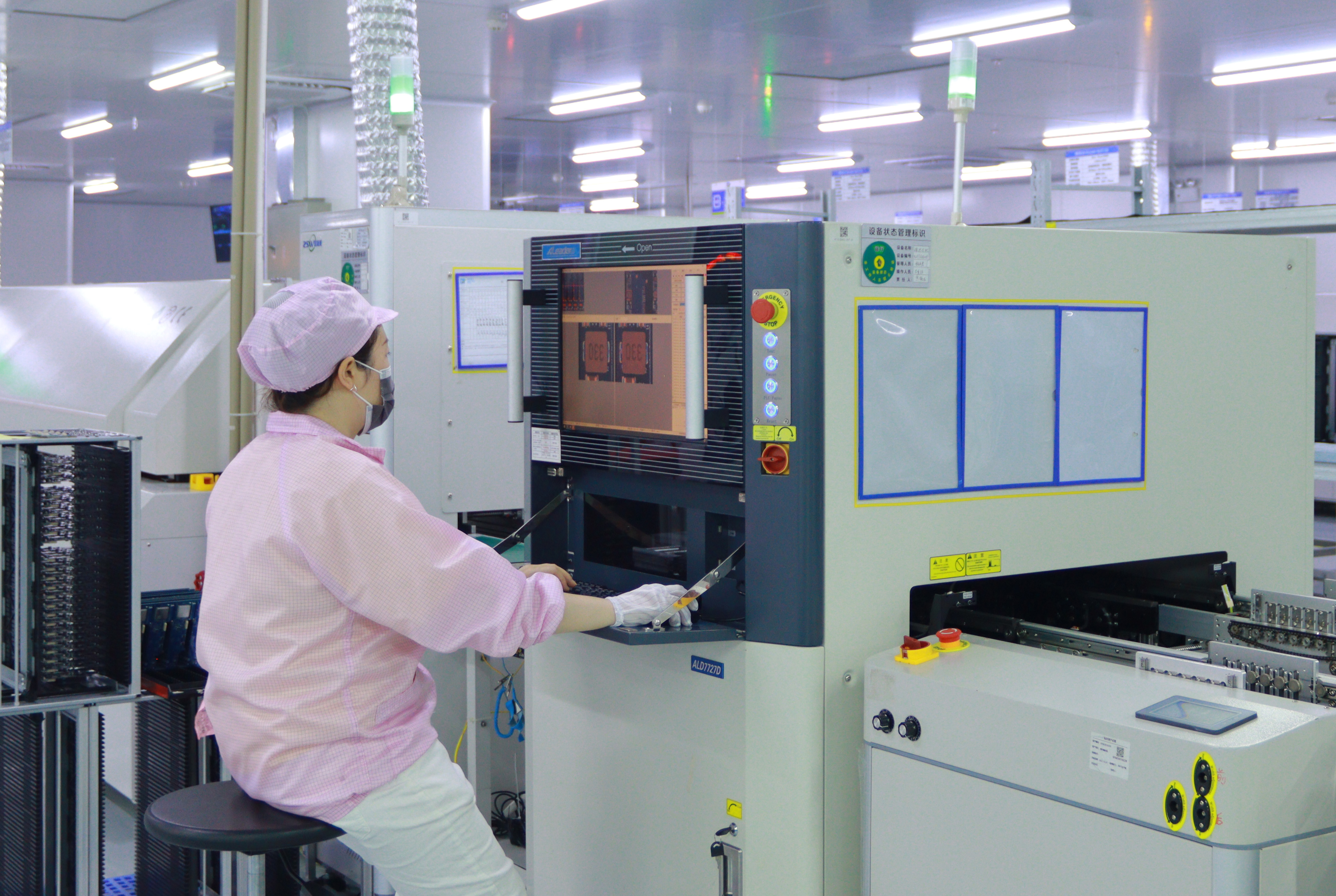

8. 自动光学检测（AOI）
对贴装后的元件进行外观与位置检测，识别缺件、偏移、极性错误等问题。
9. XRAY检测
针对BGA、QFN等隐蔽焊点进行内部结构检测，确保焊点完整性。
10. 炉后检测（回流焊后检验）
对焊接质量进行综合验证，检测虚焊、桥接等焊接缺陷。
11. 制程巡检（IPQC）
在生产过程中进行动态抽检，实时监控质量波动。
四、第三阶段：DIP及组装质量控制（工序12–15）
针对插件与整机装配阶段的质量风险进行控制。
12. DIP线检验（插件检验1）
检查插件元件位置、极性及插装质量。
13. DIP线检验（插件检验2）
对焊接后的焊点进行质量确认，确保焊接牢固可靠。
14. 三防漆检验
对涂覆质量进行检查，确保防潮、防尘、防腐效果达标。
15. 组装过程检验
对整机装配过程进行质量控制，确保结构与装配一致性。
五、第四阶段：功能与可靠性验证（工序16–18）
确保产品不仅“做出来”，而且“能稳定运行”。
16. ICT测试（在线电路测试）
对电路连接、电阻、电容等参数进行检测，验证电气性能。
17. FCT功能测试
模拟实际使用场景，对产品功能进行全面测试，确保性能达标。
18. 老化测试
在高温或特定条件下运行产品，提前暴露潜在失效问题。
六、第五阶段：出货质量控制（工序19）
19. OQC出货检验
在发货前进行最终质量确认，包括外观、功能及包装检查。
同时执行：
① AQL抽样标准
② QA/QC双重确认机制
确保交付产品符合客户要求。
七、质量闭环：从检测到改进
19道工序不仅用于“发现问题”，更重要的是形成持续改进机制：
① 不良数据实时记录并分析
② MES系统实现全过程追溯
③ 异常自动触发改善流程
④ 工艺与设计持续优化
⑤ 通过数据驱动，实现质量的持续提升。
八、结语：多一道工序，不只是多一道检测
在PCBA制造中，质量不是某一个环节的责任，而是贯穿全过程的系统工程。
19道质检工序的核心价值在于：
① 降低不良流出风险
② 提升产品一致性
③ 保障终端应用稳定性
广东常优电子有限公司通过这一体系，每一块PCBA都经过层层验证，最终实现稳定、可靠的交付。
