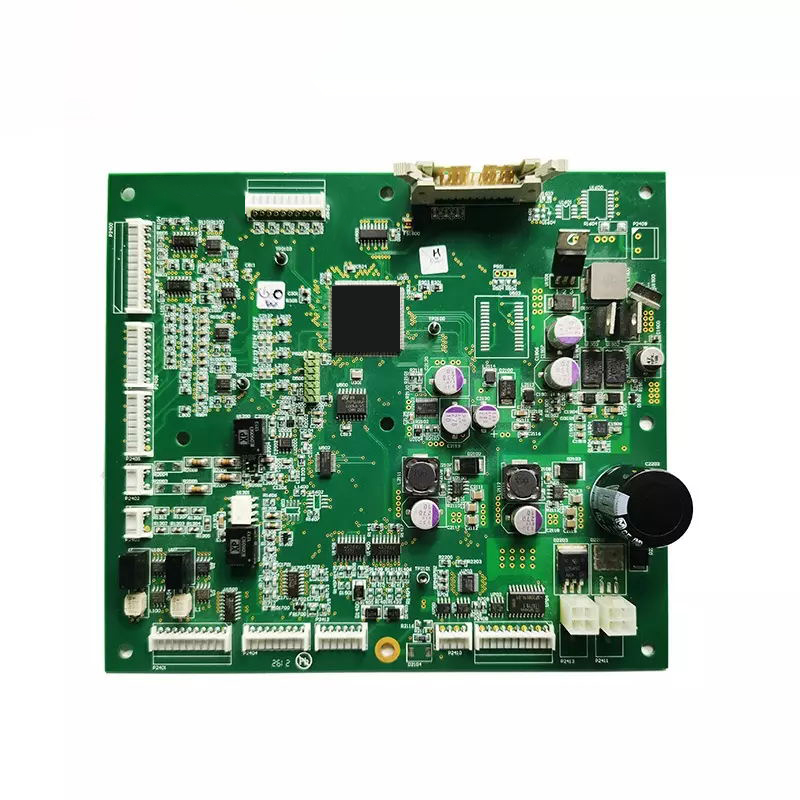

商用制冷机PCBA是商超冷柜、冷库机组、冷藏展示柜、制冰机等设备的核心控制载体，承担压缩机变频驱动、温度精准采集、化霜逻辑控制、风机调速、故障保护、联网监控等核
商用制冷机PCBA是商超冷柜、冷库机组、冷藏展示柜、制冰机等设备的核心控制载体，承担压缩机变频驱动、温度精准采集、化霜逻辑控制、风机调速、故障保护、联网监控等核心功能，需在长期低温高湿、温差交变、压缩机启停震动、油污腐蚀的工况下保持24小时连续稳定运行。这类PCBA兼具功率驱动与精密采样双重属性，对焊点抗疲劳性、板面防潮性、低温运行稳定性要求远高于普通消费电子，无法套用通用制程，必须围绕制冷场景建立全链路专属工艺管控体系。本文从全生产流程维度，解析商用制冷机PCBA的核心工艺要点。
一、投产前DFM工艺优化与前置设计适配
前置工艺优化是制冷机PCBA长期可靠运行的基础，核心围绕低温稳定性、防潮防凝露、功率散热、安规隔离四大目标，对板级设计做可制造性深度适配。
1. 热适配与散热结构优化
针对压缩机驱动、功率模块等发热区域，优化焊盘尺寸与铜箔散热路径，采用厚铜箔+散热过孔设计，降低长期运行热阻；低温环境下易出现焊点脆化，关键回路焊盘加大延展面积，提升机械应力冗余。同时校核板级热膨胀匹配性，减少冷热交变下的焊点剪切应力，避免长期温变导致的疲劳开裂。
2. 采样回路与安规隔离校核
温度采样、压力采样回路统一走线阻抗设计，保证低温下采样精度稳定；强电驱动回路与弱电控制回路严格校核电气间隙与爬电距离，满足商用设备安规标准，预留工艺裕度避免凝露引发的爬电风险。所有过孔统一执行阻焊塞孔设计，封堵水汽侵入通道，杜绝孔内积露腐蚀内层线路。
3. 分区定制化钢网设计
根据不同功能区域采用差异化钢网方案：压缩机驱动、功率回路的大面积焊盘采用网格状开孔，平衡锡量与排气效果，将焊点空洞率控制在12%以内，降低接触热阻；温控芯片、精密采样阻容的密脚焊盘适度缩孔，规避连锡与锡珠风险；高压端子区域严控开孔面积，杜绝锡尖毛刺引发的放电隐患。钢网厚度按功率区、采样区分级匹配，兼顾载流能力与焊接精度。
二、宽温级物料选型与前置预处理
制冷设备工况温差跨度大，物料耐温性与一致性直接决定整机可靠性，需执行全链路专项品质管控。
1. 工业级宽温器件全链路核验
核心器件（驱动IC、主控MCU、采样传感器、功率器件）全部选用工业级宽温型号，覆盖-40℃~85℃工作温区，杜绝消费级物料混用；电解电容优先选用低温特性优异的长寿命型号，避免低温下容量骤降、高温下电解液加速挥发；温度传感器额外抽检低温段精度，保证全温域采样偏差符合设计要求。所有物料逐批次核验原厂规格书，留存批次追溯记录。
2. PCB基材与表面处理定向选型
优先选用TG150以上的高阻燃FR-4板材，大功率机型采用1oz以上厚铜板材，提升载流与散热能力；表面处理优先采用沉金工艺，相比喷锡工艺具备更强的抗氧化、抗腐蚀能力，适配高湿凝露环境。严控PCB板材吸水率，降低长期潮湿环境下的基材膨胀与分层风险。
3. 物料除湿与可焊性预处理
多层PCB投产前执行阶梯式烘烤除湿，逐步排出层间水汽，杜绝回流过程中爆板、分层风险；受潮器件、氧化引脚物料提前做除湿、可焊性预处理，剔除不合格来料，避免低温环境下焊点接触电阻升高、虚焊脱焊等隐性问题。
三、精密印刷与高精度贴装工艺
印刷与贴装是保障焊接一致性的前端核心工序，制冷机PCBA同时存在大电流功率器件与精密采样元件，需做分区精细化管控。
1. 分区精准锡膏印刷管控
优先选用含银高可靠性无铅锡膏，提升焊点低温韧性与抗疲劳强度；严格管控锡膏回温、搅拌流程，保证粘度稳定。采用高精度全自动印刷机，功率厚铜区域保证锡膏填充饱满，降低接触电阻；精密采样区域放缓脱模速度，避免锡膏坍塌、拉丝。锡膏厚度公差控制在±10%以内，首件通过锡膏测厚仪全点校准，确认各区域锡量符合要求后再批量投产。
2. 高精度贴装与静电防护
采用高精度泛用贴片机，主控芯片、驱动IC的贴装精度控制在±0.025mm以内，采样电阻、温度传感器贴装偏差不超过引脚宽度的5%，避免偏移导致的焊接应力与采样偏差。全流程执行ESD防静电管控，敏感芯片、传感器采用专用吸嘴，控制贴装压力，杜绝静电击穿与机械应力损伤；贴装后首件执行AOI全检，确认器件型号、极性、偏移量全部符合标准。
四、梯度回流焊接与焊点可靠性管控
焊接是制冷机PCBA品质的核心工序，直接决定低温环境下的焊点机械强度与电气可靠性。由于厚铜功率区与精密采样区热容差异显著，需定制专属梯度回流曲线，兼顾焊接可靠性与器件性能稳定性。
1. 宽温适配回流曲线定制
采用多温区精准控温，设置低斜率预热阶段，让板材与器件均匀升温，避免热应力冲击导致的PCB变形、焊点微裂纹；延长恒温区时长，保证助焊剂充分活化，同时均匀释放板材内部残留水汽。通过炉温测试板实时校准不同区域温度，确保厚铜功率区达到足够焊接热量，焊点充分形成冶金结合；同时精密采样区域峰值温度与回流时长严格控制在器件耐受范围内，避免高温导致的参数漂移。冷却阶段控制降温斜率，减少焊点内部应力，提升低温抗脆裂能力。
2. 核心焊点专项品质管控
压缩机驱动回路、电源输入回路的大面积焊盘采用氮气回流工艺，减少高温氧化，提升焊点致密度，严格管控焊点空洞率，降低接触热阻，避免长期工作发热老化；主控芯片、驱动IC等关键器件焊点，通过X-Ray抽样检测确认内部焊接质量，杜绝虚焊、连锡等隐性缺陷。回流后首件执行AOI全检，确认焊点成型均匀、无冷焊假焊，批量生产过程中执行定时抽检，保障焊接一致性。
五、插件后焊与抗振结构补强工艺
商用制冷机PCBA包含功率接线端子、压缩机接口、传感器端子等插件器件，同时长期承受压缩机启停震动，后焊与补强工艺直接决定板级机械与电气可靠性。
1. 选择性波峰焊与规范补焊
插件器件优先采用选择性波峰焊焊接，精准控制浸锡深度与焊接时间，保证端子焊接一致性，避免过孔上锡不足或焊盘脱落，同时减少对已贴装表贴器件的热冲击。手工补焊环节采用恒温防静电烙铁，严格管控焊接温度与时长，重点处理大电流接线端子、接地焊盘，保证焊点饱满光滑；高压区域焊点逐一排查，杜绝锡尖、毛刺残留，消除凝露环境下的爬电隐患。
2. 抗振结构补强工艺
针对压缩机启停震动工况，对电解电容、功率电感、变压器等大体积重型器件，采用耐低温结构胶进行底部点胶加固，释放长期震动应力，避免焊盘疲劳开裂；功率接线端子、电源接口等插拔受力部位，焊接后执行二次加焊，提升抗拉伸、抗震动强度。PCB安装孔位周边做铜箔补强，避免螺丝紧固应力导致板材变形、线路断裂。
六、深度清洁与防凝露防护工艺
制冷设备高湿凝露工况下，清洁与防护工艺是保障长期绝缘性能、延缓腐蚀的关键环节。
1. 精细化板级深度清洁
成品采用超声波+气相组合清洗工艺，定向清除器件底部、引脚缝隙、高压隔离槽内的助焊剂残留与锡珠碎屑；采样回路与高压区域额外增加离子清洁度检测，确保残留离子浓度达标，避免长期使用中吸潮腐蚀、引发爬电打火或采样漂移。清洁后执行干燥工序，确保板面无水分残留再进入防护环节。
2. 高耐湿防护涂覆工艺
针对高湿凝露场景，采用耐低温聚氨酯或有机硅三防漆做选择性涂覆，核心电路区域形成致密防潮层，低温环境下涂层不脆裂、不脱落；采样触点、接插件、调试接口采用高精度治具提前遮蔽，保证导通性能与后期可维修性。高湿油污场景可升级纳米防水涂层，实现微细结构无死角覆盖，进一步提升防凝露、抗油污腐蚀能力。严格管控涂层厚度与固化条件，通过附着力测试、绝缘电阻测试验证防护效果。
七、全维度测试与可靠性验证
商用制冷机PCBA需长期连续运行，必须执行远严于普通板卡的测试标准，覆盖电性、功能、环境可靠性全维度，确保批量出货品质。
1. 板级电性与功能测试
先通过ICT在线测试全量检测开路、短路、错料、器件参数偏移等硬件缺陷；再执行专用FCT功能测试，逐板验证压缩机驱动、温度采样精度、化霜逻辑、保护阈值、通讯功能等核心指标，对低温采样偏差进行校准修正。高压机型额外增加100%绝缘耐压测试，验证安规性能达标。
2. 环境可靠性验证
关键功率焊点、芯片焊点执行X-Ray抽样检测，量化管控空洞率与焊接一致性；批次抽样完成高低温循环、恒定湿热、随机震动、长期通电老化全套可靠性测试，模拟制冷全工况运行环境，验证板材、焊点与防护层的长期耐受能力。重点验证低温启动性能、凝露环境下绝缘稳定性，确保极端工况下无功能失效。量产阶段执行定期老化抽检，全流程生产数据与测试报告留存可追溯，满足商用设备的品质追溯要求。
结语
商用制冷机PCBA的生产核心，是在功率驱动与精密采样双重要求之上，叠加低温高湿、长期连续运行的可靠性管控，每一道工序都直接关联制冷设备的稳定运行与使用寿命。从前置DFM优化、宽温物料选型、抗振焊接管控到防凝露防护的全流程精细化管控，才能同时满足制冷场景的性能、安全与寿命要求。
