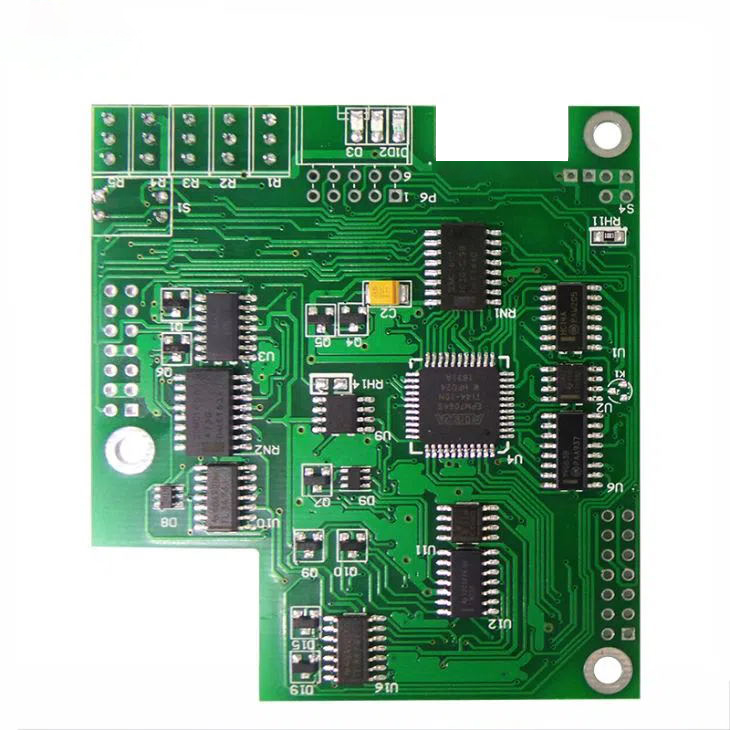

仓储AMR长期承受地面颠簸、启停冲击、结构共振载荷，PCBA焊点疲劳、器件松脱、接插件接触不良是中后期主要失效形式。本规范针对AMR主控板、驱动板、电源板、传感器板等核心板卡，建立全流程抗振工艺管控标准，对标IPC-A-610 Class 3、IEC 60068-2-64等行业标准，保障PCBA在10~2000Hz随机振动、3G加速度工况下长期稳定服役，降低现场停机返修率。
一、适用范围与核心标准
本规范覆盖仓储AMR全品类内置PCBA，贯穿SMT贴片、插件后焊、结构加固、成品验证全生产流程。核心引用标准：IEC 60068-2-64宽带随机振动试验、IPC-A-610G Class 3高可靠性电子组件标准、IPC-9701焊点性能测试规范。
二、典型失效模式与加固原则
1. 核心失效模式
1. 焊点疲劳断裂：BGA/QFN、小封装阻容焊点受循环剪切应力，晶界微裂纹扩展，引发间歇性断路，为最高发失效类型。
2. 重型器件根部失效：电解电容、功率电感等立式大器件重心高，振动下摆幅大，易出现焊盘剥离、引脚折断。
3. 接插件接触不良：板对板连接器、线束端子长期微动磨损，接触电阻升高，严重时出现供电、信号闪断。
4. PCB结构损伤：大尺寸薄型板共振弯曲，导致安装孔铜箔撕裂、过孔铜层断裂、基材分层。
2. 核心加固原则
设计优先、工艺补强；分级管控、重点强化；不牺牲电气、散热与可维修性能。
三、设计端抗振工艺规范
1. 基材与结构选型：优先选用TG150以上高刚性FR-4板材，板厚≥1.6mm，长边＞200mm的大板厚度不低于2.0mm；电源板采用1oz以上厚铜设计。安装孔周边设环形铜箔补强，孔边距线路≥3mm，避免应力叠加开裂。
2. 元器件布局：重量≥10g的大器件靠近安装孔布置，距板边≥20mm，避开悬空共振区；BGA、主控芯片居中布置，四周预留支撑点；接插件靠近固定边，优先选用带锁扣、螺丝固定的型号；焊盘走线全部加泪滴，提升抗剥离强度。
3. 安装支撑设计：大尺寸板采用多点对称固定，单点间距≤150mm；中部无安装位的大板预留金属补强条安装位，控制板面最大形变量≤0.1mm；螺丝配套弹簧垫圈与防松胶，防止长期振动松脱。
四、焊接工艺抗振基础规范
焊接质量为抗振根基，所有焊点满足IPC-A-610 Class 3标准。
1. 印刷管控：功率、大体积器件焊盘采用网格开孔，保证锡量充足；BGA焊盘优化排气设计，降低空洞率。选用SAC305无铅锡膏，印刷厚度公差控制在±10%以内，杜绝少锡降强度。
2. 回流焊接：采用低斜率升温曲线（预热≤2℃/s），消除内应力，保证焊点充分冶金结合。BGA、QFN等关键器件采用氮气回流，核心器件焊点空洞率≤10%，功率回路≤15%；管控冷却斜率，减少焊点残余应力。
3. 插件焊接：受力插件优先采用选择性波峰焊，保证透锡达标；大电流端子、重型插件执行二次加焊，引脚预留弯曲缓冲段，吸收振动位移。
五、分级结构加固工艺规范
按器件风险等级执行三级加固，平衡抗振效果与可维修性。
1. 一级加固（高风险重型器件）：针对重量≥10g的电解电容、电感、变压器，根部用耐高温环氧树脂结构胶周圈点胶加固，覆盖器件1/3以上高度，限制摆动幅度。
2. 二级加固（关键精密芯片）：针对主控BGA、DDR等高价值器件，采用低模量底部填充胶（Underfill）填充芯片底部间隙，分散焊点应力，大幅提升抗振寿命。
3. 三级加固（接口部件）：针对板对板连接器、线束端子，两侧点胶固定；高频插拔接口采用UV胶加固，兼顾强度与可维修性。
六、制程管控与可靠性验证
1. 过程管控
优先采用锣板工艺替代V-CUT分板，降低残余应力；周转采用防静电泡棉托盘，避免堆叠挤压变形。贴片后AOI全检、回流后X-Ray抽检关键焊点、加固后目检附着力，三道关键检验节点全覆盖。
2. 振动验证规范
- 测试条件：10~2000Hz宽带随机振动，3Grms加速度，X/Y/Z三轴各20小时，带壳安装并通电在线监测。
- 合格判定：外观无器件脱落、胶体开裂、PCB损伤；功能全正常，无间歇性故障；关键焊点无新增裂纹；接口接触电阻变化≤5%。
- 批次规则：新产品、设计/工艺变更必做全项验证；量产阶段每季度抽样复测，监控工艺稳定性。
结语
仓储AMR PCBA的抗振能力是设计、焊接、加固、验证全流程协同的结果。严格遵循分级加固与量化标准，可有效抵御持续振动冲击，大幅降低后期隐性故障率。常优电子可按本规范完成从DFM优化到可靠性验证的全流程抗振管控，适配各类仓储AMR、AGV控制板的量产品质需求。
