角磨机是一种高效、多用途的电动磨削工具，广泛应用于建筑、装修、金属加工等领域。工业大功率角磨机通常指功率在1500W以上的交流供电或大容量锂电供电机型，用于高强
角磨机是一种高效、多用途的电动磨削工具，广泛应用于建筑、装修、金属加工等领域。工业大功率角磨机通常指功率在1500W以上的交流供电或大容量锂电供电机型，用于高强度、长时间连续作业场景。
角磨机PCBA是其核心控制部件——一块集成了电机驱动、转速控制、安全保护与状态指示功能的电路板组件。它接收用户的操作指令（开关、调速），实时监测电机运行状态（电流、电压、转速），并通过驱动功率器件（MOSFET或IGBT）精确控制无刷电机运转。简而言之，PCBA决定了角磨机的动力输出是否强劲、转速控制是否平稳、在堵转或过载时能否及时停机保护。
工业大功率角磨机PCBA典型技术参数
工业大功率角磨机PCBA根据供电方式分为交流高压方案和锂电低压方案两大类型，以下是典型技术参数：
- 供电与功率
- 交流高压方案：输入电压110VAC或220VAC，输出功率覆盖1500W–3000W。典型如2600W工业级角磨机，适配180mm模切片。
- 锂电高压方案：采用多串锂电池供电（如5串20V、10串36V），支持3000W级峰值功率输出。
- 最大允许电流：锂电方案通常为50A–80A，部分大功率机型可达120A短路保护阈值。
- 电机控制
- 控制方式：主流采用无位置传感器（无感）方波控制，部分高端方案支持FOC（磁场定向控制）。
- 最高转速：交流方案最高电转速可达120,000RPM以上；锂电方案常见为0–45,000eRPM/min。
- 调速功能：通常支持3档速度切换，并支持运行中实时调速。
- PWM开关频率：5–20KHz。
- 保护功能
工业级角磨机PCBA需集成多重安全保护机制：
- 过流保护：三级过流保护（如60A、70A、80A），短路保护可达120A。
- 过压/欠压保护：防止电池过放或电网波动损坏设备。
- 堵转保护：磨片卡死时自动停机，防止烧毁电机与驱动板。
- 过温保护：MOS管与芯片温度超限时降功率或停机。
- 防飞车保护：防止上电瞬间电机意外启动。
- 工作环境
- 工作温度：-20℃至120℃。
- 工作湿度：最大85%–95%。
- 核心元器件
- 主控芯片：ARM Cortex-M0+内核MCU（主频48MHz–72MHz）或16位DSP（主频100MHz）。
- 功率器件：三相中压/高压MOSFET或IGBT，搭配栅极驱动芯片。
- 采样电路：12位高速ADC，用于实时采集相电流、母线电压与反电动势。
常优电子——工业大功率角磨机PCBA专业制造

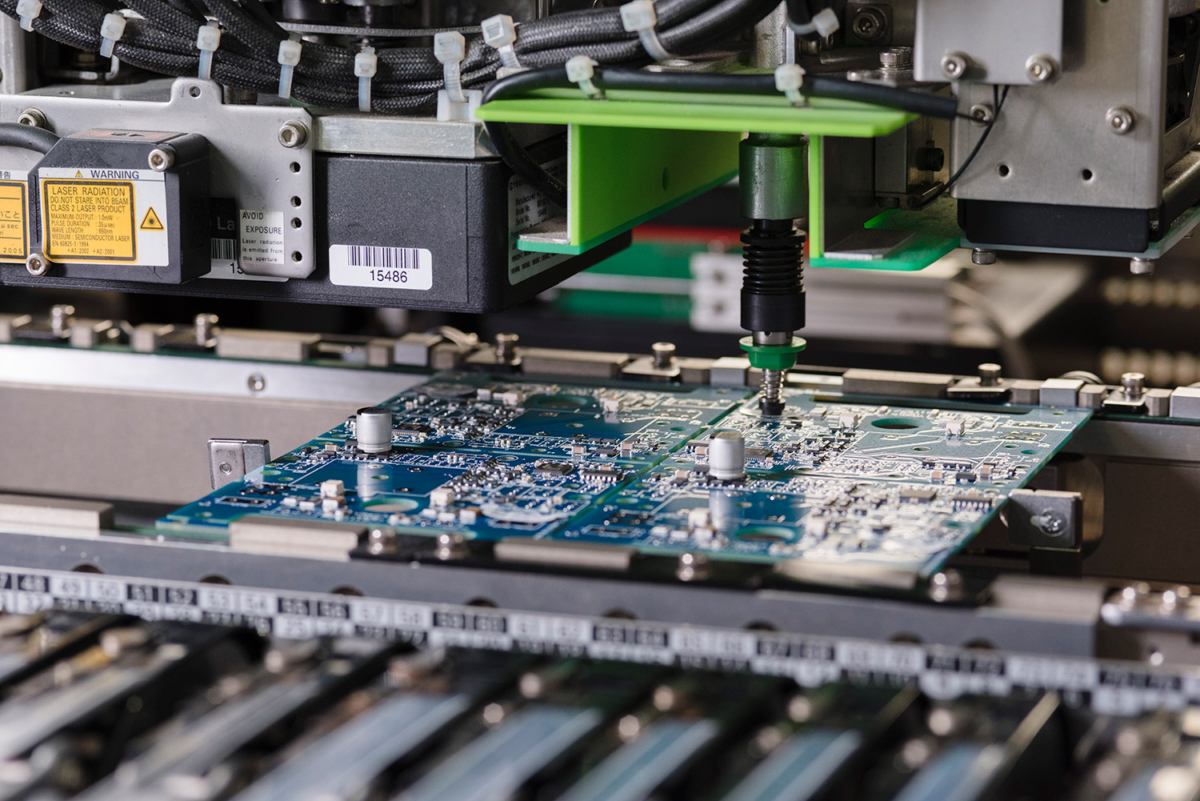

常优电子深耕电动工具PCBA制造领域，针对角磨机大电流、高功率、长时间连续作业的工况特点，建立了从DFM前置评审到量产交付的全链条制造能力。江门智造中心配备6条全自动高速SMT贴片线、十温区氮气回流焊及选择性波峰焊等专业设备，SMT生产通过率达99.9%。工厂支持2oz–4oz厚铜PCB加工，满足大电流路径的低阻抗与散热需求；配备3D SPI、3D AOI、X-RAY、ICT/FCT等全流程检测设备，确保每一块角磨机PCBA在堵转、过载、高温等极限工况下的长期可靠性。以零缺陷为目标、快速服务为承诺，常优电子助力电动工具客户从研发到量产的高品质落地。
