3D打印机控制板中有一类特殊的存在——异形板。它们不遵循常规的矩形或正方形外形，而是根据打印机机械结构量身定制的非标准形状：圆形、环形、扇形、L形、长条形、带大面积镂空或不规则开槽的拼板。这类板子常见于光固化（SLA/LCD）打印机的光源驱动板、FDM打印机的热床控制板、以及多轴联动打印机的分布式驱动板。异形板加工的难度远高于常规矩形板，其核心挑战集中在PCB外形加工与SMT焊接两大环节。
异形板对PCB外形加工提出了比常规板高出一个量级的要求——外形公差、拼板方式、分板应力，每一个环节都暗藏陷阱。
常规矩形板通常采用V-CUT拼板，分板时沿V槽一掰即可。但异形板几乎无法使用V-CUT——圆形、环形或不规则外形没有直线边，V槽无从下刀。唯一的方案是铣板（Routing）拼板，即在板与板之间预留铣刀路径，通过CNC铣削将外形铣出。铣板拼板需考虑三点：①铣刀路径宽度通常为1.6mm或2.0mm，拼板间距需预留充足；②板与板之间通过“筋位”（连接桥）相连，筋位宽度建议≥3mm，且需在筋位处增加辅助定位孔，便于后续分板；③拼板设计时需避开板内关键器件区域，防止分板应力传递到BGA或连接器焊点。
异形板的外形公差通常要求±0.1mm，部分高精度场景（如与散热器或结构件精密贴合）需控制在±0.05mm。这对铣刀的直径选择、转速与进给速度提出了严苛要求：
部分光固化打印机控制板带有大面积镂空（用于走线槽或散热通道），镂空区域在层压和铣削时极易变形。措施包括：镂空区域四角增加圆弧过渡（R≥1.0mm），避免直角应力集中；拼板时在镂空区域内部增加临时支撑筋，分板后再手动去除；层压时在镂空区域填充耐温填充材料，防止真空层压时该区域塌陷。
异形板上的长槽孔（如散热槽、安装槽）需采用“钻孔+铣削”两步法：先钻两端圆孔，再用铣刀铣通中间区域。槽孔长度与宽度比超过5:1时需特别注意——铣刀易偏移导致槽壁不直，建议分两次铣削（粗铣+精铣）。
异形板因外形不对称，层压时应力分布不均，翘曲风险远高于矩形板。控制措施：叠层设计时保持上下铜箔面积对称；板厚建议≥1.6mm，薄板（＜1.2mm）异形板翘曲率可高达0.75%以上；拼板时在对称位置增加平衡铜块或平衡网格，减少局部应力集中。
异形板进入SMT产线，第一个挑战就是“站不稳”——贴片机轨道无法有效夹持非矩形板边。

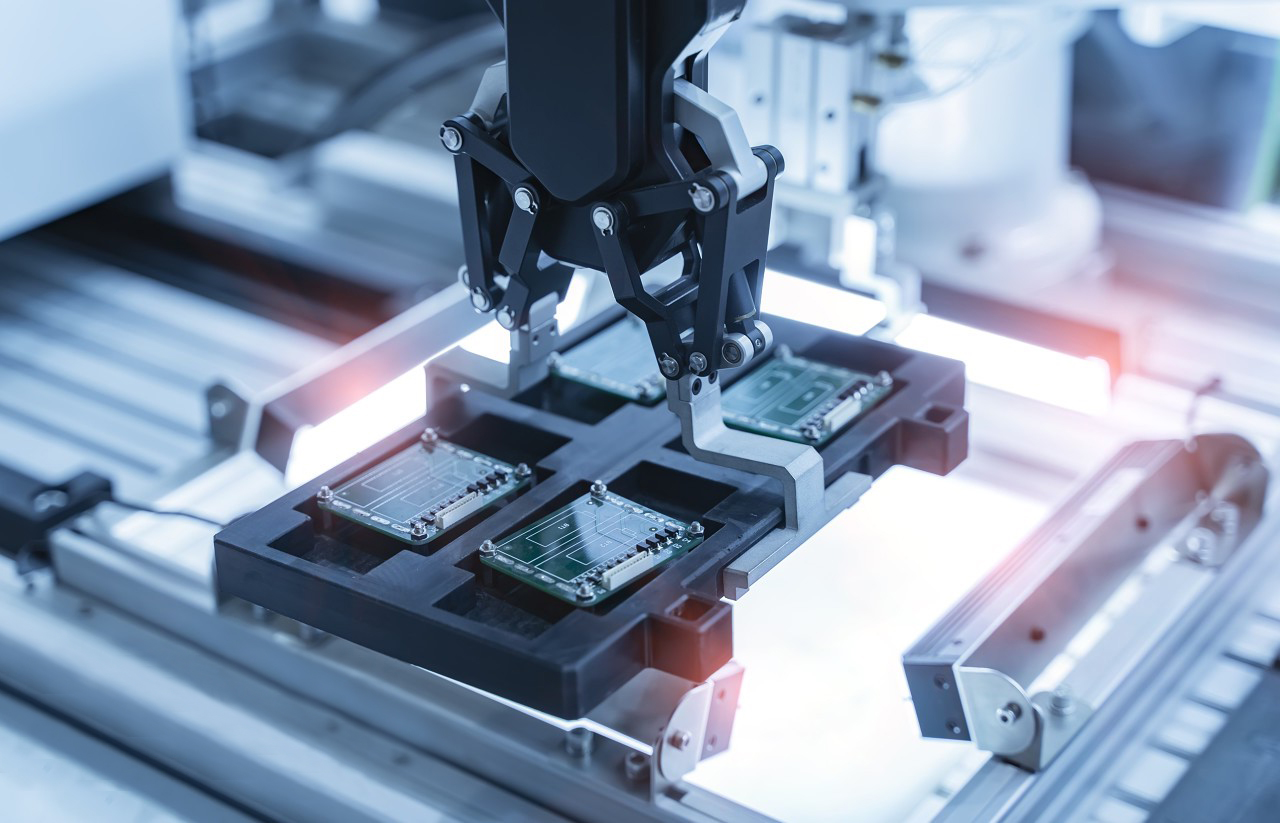

所有异形板必须使用专用载具（托盘）过SMT线。载具设计直接决定贴片精度与焊接良率。载具材料需选用耐高温合成石或铝合金，在铣刀路径对应的载具位置设计避空槽，防止锡膏污染载具；板边夹持位置需设计辅助边或工艺耳，宽度建议5mm以上，跨距需匹配贴片机轨道宽度；若载具无法提供足够支撑，需在载具上增加磁性压块或弹簧压爪固定PCB。
带大面积镂空的异形板在回流焊时面临两大风险：镂空区域无铜箔覆盖，高温下基材软化可能塌陷；锡膏在熔化状态下可能从镂空边缘流走，形成少锡或桥连。解决方案：回流焊时在载具镂空区域下方增加耐高温胶带托底；锡膏印刷时在镂空边缘增加阻焊坝（阻焊桥宽度≥0.2mm）。
异形板的贴片基准点（Mark点）设计需考虑：Mark点尽量靠近板中心区域，避免分布在板边镂空或铣削区域——铣削可能导致Mark点变形或识别失败；若板边无平整区域放置Mark点，需在拼板辅助边上设置全局Mark点；异形板因形状不规则，部分元件的贴装坐标可能需要补偿，建议贴片前做飞达校正与贴装高度验证。
异形板因铜箔分布不均匀，不同区域的热容差异极大——镂空区域升温快、厚铜区域升温慢。这要求炉温曲线不能“一刀切”。措施包括：选择热容量较大的载具（铝合金载具比合成石载具吸热更多），平滑温度差异；在载具上设计均热槽或均热孔，促进热空气对流；关键BGA器件底部布置热电偶，实时监控实际温度，确保焊接峰值温度在235-245℃区间内。
异形板在SMT完成后需要从拼板上分离下来。机械分板（铣刀或V-CUT分板机）产生的应力可能传递到靠近筋位的BGA或连接器焊点，导致微裂纹。要点：筋位位置需避开BGA封装器件，距离≥10mm；推荐使用激光分板机切割筋位，热影响区小，应力极低，尤其适用于拼板镂空区域的精细分离；若采用机械铣刀分板，建议分板后对所有BGA器件做X-Ray抽检，确认无新增裂纹。
异形板加工的复杂度远高于常规矩形板——从PCB的外形铣削、拼板设计、翘曲控制，到SMT的载具设计、炉温差异化管控、分板应力释放，每一个环节都存在风险。常优电子在3D打印机控制板领域积累了丰富的异形板加工经验，支持圆形、环形、L形、长条形等多种异形PCB的打样与批量生产，提供从拼板DFM评审、专用载具设计到贴片焊接的一站式解决方案。
