BMS（电池管理系统）保护板是储能电池系统的“大脑”与“安全卫士”。与消费类锂电BMS不同，储能级BMS的PCBA制造难度高出一个数量级——工作电压可达数百乃至上千伏，大电流路径的热设计极为关键，同时需满足10年以上的可靠性寿命要求。一块BMS保护板PCBA，既要通过微型元器件（如0201封装）精密采集毫伏级电压，又要通过大面积厚铜（铜厚通常达3oz以上）承载成百上千安培的强电大电流。以下从PCB设计与选材、SMT贴装与焊接、测试与可靠性三个维度，拆解BMS保护板PCBA的加工要点。
请点击输入图片描述（最多18字）
一、PCB设计与选材：高压隔离与大电流承载
高压隔离设计：储能系统电压通常在48V~1500V DC范围，BMS板需在高压采集端与低压控制端之间实现可靠的电气隔离。依据IPC-2221标准，1500V DC环境下PCB爬电距离需≥8mm，电气间隙需≥4-5mm。基材须从普通FR-4（Tg约130-150℃，CTI约400V）升级为高Tg（≥170℃）、高CTI（≥600V）专用高压基材。PCB上需设计开槽或隔离带，SMT贴片时需精准回避。数字隔离器、隔离驱动器的贴装偏移直接影响隔离耐压性能。
厚铜选材与大电流路径：功率通路动辄数十至上百安培，需支持2oz-6oz厚铜PCB加工。800V HVDC系统中外层铜厚需≥4oz（140μm），内层≥2oz（70μm）。根据IPC-2221标准计算，2oz铜厚在温升20℃条件下的载流能力约为1.2A/mm。主功率回路走线须加宽至2.0mm以上，并在关键节点增加过孔阵列以降低等效电阻。也可使用铜排（Busbar）或外接导体增强载流能力。
精密采样电路布局：BMS需精准采集每节电芯的毫伏级电压。AFE采样精度要求单体电压检测达±2mV级。模拟信号与功率区域须严格隔离，电压采样走线尽量短，避免干扰。电流采样电阻（R_sense）建议采用四线制Kelvin连接。采样电阻与AFE芯片间距需≤2mm，不同电池采样线路长度差需≤0.5mm。
散热设计：AFE芯片底部的散热焊盘（EP）需布置0.3mm孔径的热过孔阵列（间距1.2mm），填充环氧树脂并盖帽电镀。功率器件分散布局，电解电容等温度敏感器件需远离热源。厚铜层与FR-4基材CTE（热膨胀系数）失配会带来层压应力，5oz铜厚时Z轴剪切应力峰值可达18MPa，需选用低CTE基材（Z-CTE≤3%）与动态压力补偿层压工艺。
二、SMT贴装与焊接：厚铜板工艺的特殊挑战
钢网与锡膏印刷：厚铜板的大电流焊盘与细间距信号焊盘共存，须采用阶梯钢网工艺——大散热焊盘区域钢网厚度0.15mm（增加锡膏量），细间距引脚区域保持0.12mm标准厚度。钢网设计需综合考虑元件高度差与所需锡量差。
贴装精度：BMS保护板上的BMS IC、AFE等核心芯片多为BGA或QFN细间距封装。多功能贴片机最小贴装元件可达01005，精度±25μm。BGA、QFN等复杂封装需专用贴装头与视觉对中系统。优先贴装高精度元件（BMS IC、AFE等），减少贴装误差。
回流焊温度曲线：厚铜板由于铜层的热容效应，焊点实际温度可能比炉温设定值低10-15℃。常规FR-4板的回流焊峰值温度通常设定在245±5℃，但对于2oz以上厚铜板，须将回流区峰值温度上调至255℃，同时延长恒温区时间（从60秒延长至90秒）。若工艺参数设置不当，极易出现引脚锡膏已熔化、但焊盘未润湿的“伪焊”现象。氮气保护十温区回流焊炉温差控制±1.5℃以内。
功率器件焊接：MOSFET、IGBT等器件底部散热焊盘须充分焊接，空洞率（Void率）控制在≤25%。大电流连接器的SMT焊接或THT插件需要足够的机械强度保障。针对DIP插装的大功率器件，采用选择性波峰焊精准局部焊接。
三防涂覆：BMS板通常部署于电池包内部，需重点防范凝露及高湿环境。采用选择性喷涂工艺，仅对非连接器区域精准喷涂，避让连接器、测试点等无需涂覆区域。选用有机硅三防涂覆胶，在防护性能与可维护性之间取得平衡。
三、测试与可靠性验证：零缺陷出厂
X-Ray检测：BGA、QFN等底部焊点的焊接质量只能通过X-Ray确认。厚铜板对X-Ray成像的穿透性有更高要求，需配置高穿透力X-Ray检测设备。重点关注BGA焊球的空洞率、桥接与偏移。
ICT/FCT测试：ICT在线测试覆盖电阻、电容、电感、二极管等元器件电气参数检测。FCT功能测试通过电池模拟器、直流电源、程控电阻等模拟BMS应用环境，全方位检测BMS的检测功能、保护功能、继电器驱动功能、单体采样及均衡等功能。
Hi-Pot绝缘耐压测试：成品须逐片执行AC 1500V或DC 2250V以上绝缘耐压全检。这是储能BMS区别于普通工控板的核心工序。
环境可靠性测试：储能BMS设计寿命通常要求10年以上。须通过温度循环测试（-40℃~+125℃，1000次循环）、振动等级IEC 60068-2-6测试、温湿度循环测试（-40℃至+85℃，湿度5%-95%RH）等验证。
全流程可追溯：每块PCBA通过MES系统绑定唯一编码，关联物料批次、生产参数与检测数据。关键参数实施SPC统计过程控制（CPK>1.67）。失效模式分析（FMEA）预防措施贯穿全流程。

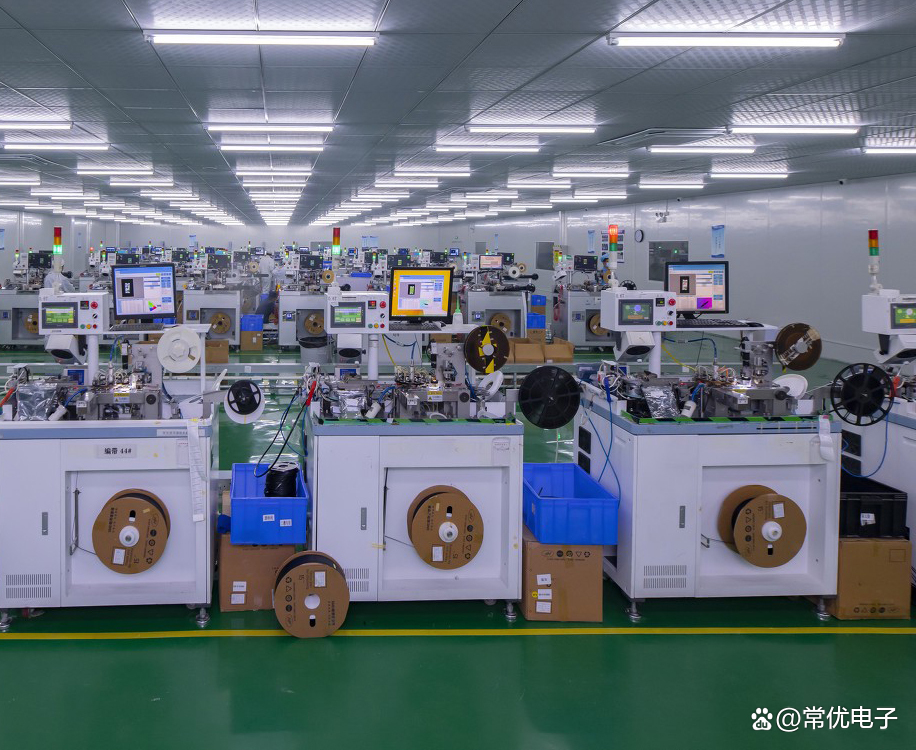

BMS保护板PCBA不是普通的电子制造——它承载的是高压隔离、大电流承载、精密采样与10年以上的可靠性承诺。常优电子深耕高可靠性PCBA制造领域，配备全自动高速SMT贴片线、十温区氮气回流焊及3D SPI、3D AOI、X-Ray、ICT/FCT、Hi-Pot安规测试等全流程检测设备，SMT生产通过率达99.9%，支持厚铜PCB加工、高多层板与精密BGA贴装，以及三防涂覆等特种工艺，可为储能BMS保护板提供从DFM前置评审到量产交付的一站式PCBA制造服务。
