储能变流器（PCS，Power Conversion System）是储能系统中实现电池与电网/负载之间双向能量转换的核心设备。功率板是PCS内部承担电能变换任务的硬件载体，承载着数十至数百安培的持续工作电流，是整台PCS设备中发热最集中、电气应力最高的PCBA模块。随着储能系统向1500V高压平台和大功率（MW级）方向演进，功率板的PCBA制造难度显著提升。以下从PCB选材与设计、SMT贴装与焊接、测试与可靠性三个维度，对功率板PCBA的加工要点加以阐述。
功率板的PCB选材逻辑围绕“载流能力”与“散热效率”展开。相比普通1oz铜厚PCB，储能PCS功率模块通常采用3oz至6oz厚铜工艺。更厚的铜层可降低导通损耗并增强散热能力。厚铜加工精度方面，线宽控制精度需维持在±10%以内，电镀填孔的均匀性（CV值）应控制在8%以内，否则在大电流工况下可能形成局部热点。
基材方面，功率板需选用Tg≥170℃、CTI≥600V的高耐热FR-4材料。高压密集布线区域可选用高耐CAF板材，以抑制长期高压下玻纤与树脂界面的电化学迁移。部分大功率场景采用铝基板或铜基板方案，以进一步提升散热效率。
PCB设计层面，功率板需严格划分高压功率区与低压控制区，依据IEC 62477、UL 61800等安规标准执行爬电距离与电气间隙管控。大电流路径应加宽走线、增加过孔阵列以降低等效电阻；功率器件（IGBT/SiC MOSFET）下方应布置密集的导热过孔阵列，将热量传导至内层铜皮或底层。典型PCS系统内部普遍采用16至36层高多层PCB架构，结合HDI与Any-layer设计，实现复杂功率路径与控制信号的分离布局。
厚铜功率板的SMT贴装与焊接面临若干特殊工艺挑战。厚铜板因热容效应，焊点实际温度可能低于炉温设定值，须将回流区峰值温度适当上调（通常设定为250℃至255℃），并延长恒温区时间。氮气气氛回流焊可有效防止焊料氧化、改善润湿性；对于IGBT/SiC MOSFET等大功率器件，真空回流焊工艺可将焊点空洞率控制在较低水平。

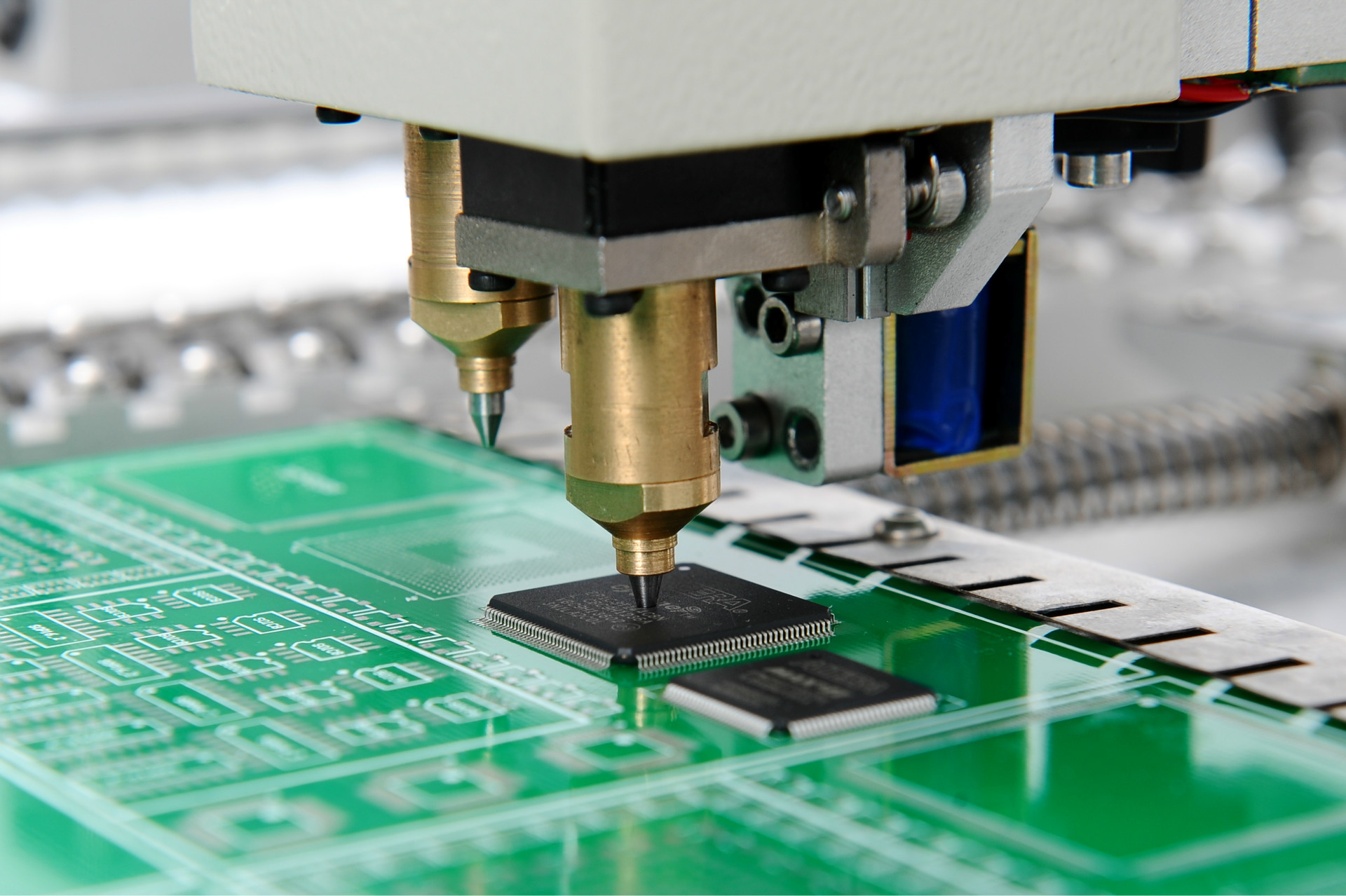

锡膏印刷环节，功率板上大电流焊盘（功率器件散热焊盘）与细间距信号焊盘（驱动IC、控制芯片）并存，宜采用阶梯钢网工艺——大焊盘区域钢网厚度0.15mm至0.18mm，细间距区域保持0.10mm至0.12mm。贴装环节，IGBT、SiC MOSFET等大尺寸功率器件对贴片机定位精度要求较高；对于THT插装的大功率器件、大电解电容及接线端子，可采用选择性波峰焊进行局部焊接，避免整板过炉对已贴装精密器件造成热冲击。
三防涂覆方面，储能PCS设备常部署于户外或半户外环境，功率板宜进行选择性三防漆涂覆，选用耐高温有机硅或聚氨酯类材料，有效防止高压爬电、湿气与盐雾腐蚀。
功率板的测试验证需覆盖电气性能、绝缘安全与环境可靠性三个层面。
X-Ray检测用于确认BGA、QFN等底部焊点以及大功率器件散热焊盘的焊接质量，重点关注焊点空洞率、桥接与偏移。ICT在线测试覆盖电阻、电容、电感、光耦等元器件电气参数检测。FCT功能测试通过电网模拟器、电池模拟器等设备模拟PCS真实工况，验证功率转换效率、保护功能及动态响应性能。
高压安规测试（Hi-Pot）是功率板区别于普通PCBA的核心工序，成品宜逐片执行绝缘耐压全检。环境可靠性测试方面，储能设备通常部署于户外或工业环境，PCB需承受-40℃至85℃的宽温域循环、高湿度（RH 95%以上）及强振动等条件。焊点疲劳寿命要求通常高于消费电子标准。绝缘间距、耐压等级及阻燃标准（如UL94 V-0）是基础门槛。
全流程可追溯方面，每块PCBA可通过MES系统绑定唯一编码，关联物料批次、生产参数与检测数据。关键参数可实施SPC统计过程控制，以确保批量一致性。
