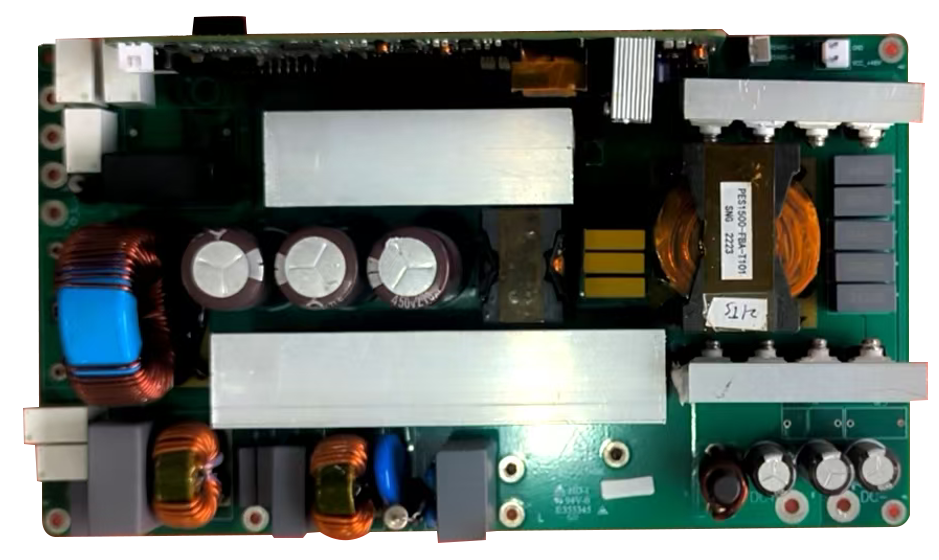

一、什么是光伏并网逆变器驱动PCBA？
光伏并网逆变器是将光伏组件产生的直流电转换为与电网同频、同相交流电的核心设备。驱动PCBA是逆变器内部连接控制“大脑”与功率“心脏”的关键桥梁——它将DSP（数字信号处理器）发出的PWM控制信号加以隔离并放大，以驱动IGBT或SiC MOSFET等功率器件的开关动作，同时检测电路电压、电流，防止过压、短路造成功率器件损坏。
DSP输出的PWM信号速度快、频率高，但驱动功率不足以直接推动大功率开关管。驱动板承担着信号放大、电气隔离与保护检测三重职能。驱动电路通常通过光耦、脉冲变压器或磁耦等隔离方案，将低压控制侧与高压功率侧隔离开来，既保障控制电路安全，又有效抑制IGBT高频开关产生的电磁干扰。
一套典型的光伏并网逆变器PCBA系统由多块板卡协同构成：主控/DSP板搭载TI C2000系列DSP或多核MCU，运行MPPT算法、并网控制与孤岛检测，多为高密度BGA封装；驱动板集成隔离驱动光耦或专用栅极驱动IC，对PCB走线阻抗和SMT焊接稳定性极度敏感；采样与保护板包含高压分压电阻网络、电流互感器和霍尔传感器，精度要求≤0.5%；通信与监控板集成RS485/以太网/WiFi/4G通信，需通过CE/CCC的EMC射频认证。
2026年，随着8英寸SiC衬底放量与器件降价周期到来，全SiC组串式光伏逆变器正从高端选配转向主流配置。SiC器件工作频率更高、开关速度更快，对驱动板的布线设计与制造精度提出了更高要求。
二、驱动PCBA的核心技术挑战
光伏并网逆变器驱动PCBA的制造难度远超普通工业控制板：系统直流侧电压高达1500V，输出交流侧三相380V/800V，高低压电路共存在同一密闭空间内。驱动PCBA的制造是高电压绝缘、大电流承载、高速信号完整性三重挑战的融合——任何一个微小的虚焊或助焊剂残留，都可能在此后长达25年的户外运行中酿成拉弧甚至起火故障。
高压绝缘与安规：1500V直流系统对PCB爬电距离和电气间隙提出硬性指标——电气间隙≥5mm（强化绝缘），爬电距离≥8mm（材料组别Ⅲa），绝缘耐压测试需通过2500V AC/1分钟无击穿。PCB布线须经专业的DFM高压验证。
大电流厚铜焊接：母线汇流铜箔常达3-4oz甚至更厚。大面积铺铜导致吸热严重，SMT印刷的锡膏量与回流焊温度曲线须针对性优化，防止大功率器件焊点出现冷焊或气孔。
SiC器件的特殊焊接要求：第三代半导体SiC MOSFET对高温氧化敏感，且引脚多为特殊镀层，须在低氧含量的氮气（N₂）保护气氛下完成回流焊，确保焊点润湿性与可靠性。
EMI抗扰与洁净度：功率开关管产生的高频dv/dt噪声极易耦合到驱动信号。除PCB分地设计外，PCBA制造完毕后须进行三防漆涂覆或超声波清洗，去除离子残留，防止高压爬电。
三、驱动PCBA的制造工艺要点
驱动板PCBA的制造需要在PCB选材、SMT贴装、焊接与检测全链条上建立与高压大功率场景相匹配的工艺能力。
PCB选材：须选用Tg≥170℃、CTI≥600V的高耐热FR-4材料。驱动板上的隔离器件（光耦、隔离变压器）周边需严格遵循安规要求的爬电距离与电气间隙，必要时设计开槽或隔离带。
阶梯钢网与锡膏印刷：驱动板上同时存在细间距的隔离驱动IC引脚与大电流焊盘，须采用阶梯钢网工艺分区控制锡膏量，避免细间距引脚桥连的同时确保大焊盘充分润湿。
氮气回流焊：针对SiC MOSFET驱动板，须在低氧含量的氮气保护气氛下完成回流焊。对厚铜板，须将回流区峰值温度上调至250-255℃，同时延长恒温区时间，以克服厚铜层热容效应导致的焊点实际温度偏低问题。
选择性波峰焊：对于驱动板上THT插装的隔离变压器、接线端子等元件，采用选择性波峰焊进行精准局部焊接，避免整板过炉对已贴装的精密器件造成热冲击。
X-Ray全检：驱动板上的隔离驱动IC多采用BGA或QFN封装，BGA焊点的空洞率、桥接与偏移只能通过X-Ray确认，全检为必选工序。
Hi-Pot绝缘耐压测试：每块驱动板成品须逐片执行AC 3000V-4000V绝缘耐压全检，确保高低压回路之间无击穿、无闪络。
三防涂覆：光伏逆变器常年暴露于户外环境——高温暴晒、高湿凝露、沿海盐雾。驱动板须进行选择性三防漆涂覆，有效防止高压爬电与腐蚀。
常优电子深耕高可靠性PCBA制造领域，为光伏并网逆变器驱动板提供从DFM前置评审到量产交付的一站式制造服务
