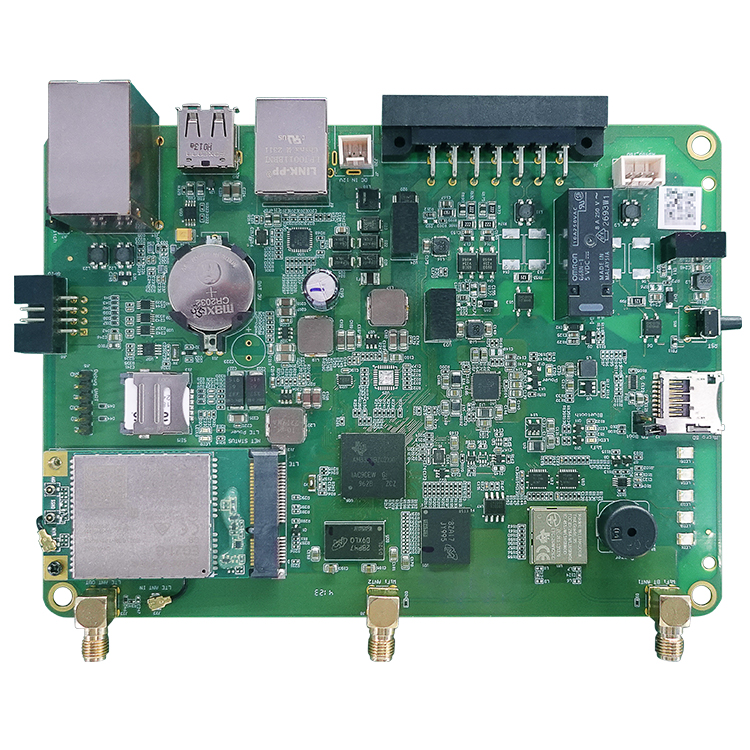

PCBA打样是产品研发落地的关键一步，核心作用是验证设计方案可行性、排查工艺隐患，为后续批量量产铺路。不同于批量生产的标准化流程，打样更侧重灵活适配与问题排查，流程简洁但每一步都关乎后续量产效果。很多研发人员不清楚打样具体环节，容易出现对接不畅、打样周期延误等问题，下面结合行业实操，梳理PCBA打样的核心流程，清晰易懂、贴合实际。
一、前期准备：需求对接与文件确认
这是打样的基础环节，也是避免后续返工的关键。首先是需求对接，明确打样数量（通常1-100片）、交期、工艺要求（如无铅焊接、三防漆喷涂）、测试标准等核心需求，避免认知偏差。随后核对核心文件，包括Gerber文件、BOM清单、贴片坐标文件，确认PCB层数、焊盘布局、元器件型号、封装规格无误，排查文件缺失或错误，确保文件可直接用于生产。
二、物料采购与来料检验
打样物料无需批量采购，重点优先保障物料可用性与适配性。根据BOM清单采购所需元器件、PCB基材、焊料等物料，优先选用现货、通用型器件，缩短采购周期。物料到厂后，进行简单但严格的来料检验，排查元器件错漏、损坏、封装不符等问题，杜绝不合格物料进入生产环节，避免因物料问题导致打样失败。
三、PCB制作与预处理
根据Gerber文件制作PCB板，打样阶段可灵活适配不同工艺，如常规FR-4板材、高TG板材，按需制作盲埋孔、金手指等特殊结构。PCB制作完成后，进行预处理，包括烘烤除湿（避免受潮）、表面清洁，确保PCB板面无杂质、无氧化，为后续贴片焊接做好准备。
四、SMT贴片与焊接
这是打样的核心生产环节。先根据焊盘规格制作专用钢网，进行锡膏印刷，确保锡膏量均匀、无漏印。随后通过高精度贴片机，将元器件精准贴装到PCB对应位置，贴合打样的灵活需求，可适配0201、BGA等精密器件贴装。焊接环节采用回流焊或波峰焊，调试适配的温度曲线，确保焊点饱满、无虚焊、连锡，手工后焊辅助完成插件类器件焊接，严控焊接质量。
五、测试与缺陷排查
打样的核心目的是排查问题，测试环节不可或缺。首先进行外观检测，排查元器件错装、漏装、焊点不良等表面问题；随后通过ICT、FCT等测试，验证PCBA电气性能、功能完整性，确认是否符合设计要求。若发现缺陷，及时分析原因（如设计偏差、焊接问题），快速整改、重新打样，直至样品合格。
六、样品交付与反馈
样品测试合格后，进行清洁、包装（防静电、防潮），按约定交期交付给客户。同时同步交付打样报告，注明打样过程、测试结果、发现的问题及整改建议，为客户后续优化设计、推进量产提供参考。客户收到样品后，若有调整需求，可针对性优化后再次打样。
结语
PCBA打样流程虽简洁，但每一步都需严谨把控，核心是“快速验证、精准排查”，为批量量产规避风险、节省成本。常优电子可高效适配各类PCBA打样需求，从文件核对、物料采购到生产测试、交付反馈，全程专业把控，助力研发人员快速推进产品落地。
