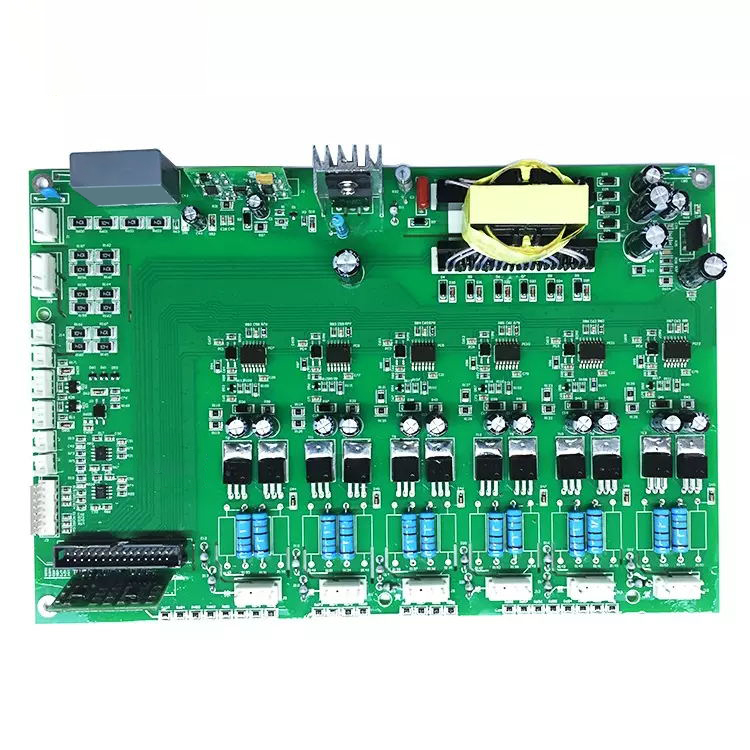

新能源高压配电盒（PDU/BDU）PCBA是高压系统的智能控制核心，是动力电池与各高压负载之间的配电枢纽与安全中枢，广泛应用于新能源汽车、储能电站、直流快充场站等场景。它以车规级主控MCU为核心，集成高压通断控制、电参量采集、全维度安全保护、总线通讯协同四大核心电路，承担电能分配调度、故障快速响应、状态实时上报的核心职能，直接决定高压系统的运行安全性与配电可靠性。不同于普通低压配电板，这类PCBA需适配数百伏高压等级、强电磁干扰、宽温工况，功能设计始终以“高压安全”为第一原则，是新能源高压系统中不可或缺的核心控制载体。本文系统解析其核心功能模块与技术逻辑。
一、高压回路通断与智能配电功能
这是PCBA的基础核心功能，通过对多路接触器、开关器件的精准时序控制，实现高压电能的有序分配与路径切换，保障上电与配电过程平稳可控。
1. 主回路与预充时序控制
PCBA控制主正、主负高压接触器，配合预充继电器完成标准化预充上电流程：上电初期先通过预充电阻对后端母线电容缓慢充电，待两端压差降至安全阈值后再吸合主接触器，避免上电瞬间大电流冲击损坏后端电容、功率器件。整套时序由MCU逻辑精准管控，预充失败、超时自动终止上电并触发故障保护，从源头规避上电冲击风险。
2. 多支路独立配电调度
将动力电池输入的高压直流电，按需分配至电机控制器、车载充电机（OBC）、DC-DC变换器、空调压缩机、PTC加热器等多路高压负载。每路支路配置独立的控制回路与保护器件，PCBA可根据整车或系统指令单独控制每路通断，实现负载按需供电，降低空载损耗；支路故障时可独立切断，不影响其他回路正常运行，实现故障隔离。
3. 充放电路径智能切换
支持交流慢充、直流快充回路的通断管控，配合BMS电池管理系统完成充电路径切换，将外部电能安全导入电池组；带V2L/V2G反向供电功能的机型，可控制放电回路输出，实现车对外放电、电网互动的电能调度。
4. 固态配电升级适配
高端方案中，PCBA可驱动SiC固态功率器件替代传统机械继电器，实现微秒级通断响应，消除机械触点电弧与磨损问题；同时支持软件灵活配置保护阈值，适配不同负载的配电需求，提升整体寿命与响应速度。
二、全维度高压安全保护功能
安全是高压配电PCBA的最高优先级职能，从电气、结构、环境多维度构建多层防护体系，故障时快速切断风险回路，杜绝高压触电、起火等恶性事故。
1. 电参量异常极速保护
通过霍尔传感器、高精度分流器实时采集母线总压、各支路电流，精准识别过流、短路、过压、欠压等异常状态。短路故障可在毫秒级触发断电动作，区分电机爬坡正常大电流与短路故障电流，避免误动作；同时抑制短路浪涌，保护后端功率器件不受冲击。
2. 绝缘与互锁安全监控
集成绝缘电阻监测电路，实时检测高压母线与壳体地之间的绝缘状态，绝缘阻值低于安全阈值时立即触发告警，严重时直接切断高压；支持高压互锁（HVIL）回路检测，识别高压连接器松动、壳体开盖等异常状态，第一时间断电，保障运维与使用人员的人身安全。
3. 过温与热故障防护
多路温度采样点实时监测接触器、铜排、功率器件的工作温度，超温时触发降额运行或强制断电保护；同时监测盒内环境温度，预判凝露风险，配合外部加热或除湿策略避免绝缘下降，适配高湿、低温等复杂工况。
4. 极端场景应急断电
支持碰撞信号、急停信号触发紧急断电逻辑，收到整车控制器或场站管理系统的紧急指令后，毫秒级断开主高压回路，并主动泄放母线残余电压，防止高压泄露引发二次伤害；关键保护回路采用硬件冗余设计，单一器件失效不影响保护功能执行。
三、状态采集与故障诊断功能
PCBA具备全系统状态感知能力，实现运行数据可测、故障可追溯、问题可定位，支撑系统运维与售后排查。
1. 全回路状态精准采集
高精度采样电路实时采集母线电压、各支路电流、接触器端电压，计算各负载功率与能耗数据；内置接触器触点粘连检测逻辑，通过对比触点两端电压差判断触点是否正常分合，提前识别触点熔焊隐患，避免触点失效导致的失控风险。
2. 系统工况实时监测
同步监测接触器工作状态、低压供电状态、通讯链路状态、各类传感器工况，完整掌握配电盒全系统运行信息；部分机型支持盒内温湿度、振动数据采集，预判环境风险，提前触发防护策略。
3. 故障自诊断与溯源记录
上电自动完成全回路硬件自检，运行中实时识别故障类型，生成标准故障码，记录故障发生时刻、故障时电参量数据；支持离线读取故障记录，方便售后快速定位问题根源，缩短排查与维修周期。
四、总线通讯与系统协同功能
高压配电PCBA不是独立运行的单元，而是高压系统的一个节点，通过总线通讯实现与其他控制器的协同联动，保障系统级运行效率。
1. 多协议总线通讯交互
主流采用CAN/CAN-FD总线协议，车载场景下与BMS电池管理系统、VCU整车控制器实时数据交互，上报配电状态、故障信息，接收上下电、配电调度指令；储能场景下对接EMS能量管理系统，配合场站完成充放电配电调度。部分辅助回路支持LIN总线通讯，适配周边低压器件。
2. 系统级时序协同控制
配合BMS完成充放电全流程管控，响应动力域控制器的功率分配指令，协同热管理系统调整PTC、空调回路供电策略；参与整车或场站能量管理，优化配电路径，提升整体电能利用效率。
3. 运维与升级支持
支持运行数据远程上报，接入车联网或场站运维平台，实现批量设备状态监控；支持固件OTA远程升级，可持续优化保护阈值、配电逻辑与故障诊断算法，延长产品生命周期。
五、低压电源管理与可靠性辅助功能
作为高压系统的控制核心，PCBA自身的供电稳定性、环境适配能力直接关系高压安全，因此内置专属辅助功能保障自身可靠运行。
1. 多源低压供电冗余
支持车载12V/24V低压蓄电池、储能系统辅助电源等多路输入，内置电源冗余切换电路，单路电源异常时无缝切换，保障控制回路持续供电，避免低压失电导致高压失控；同时具备防反接、浪涌抑制功能，抵御低压侧电冲击。
2. 低功耗休眠与唤醒
待机状态下进入分级低功耗休眠模式，关闭非必要外设供电，降低静态功耗；支持钥匙信号、充电插入、远程指令等多种唤醒方式，兼顾低功耗与响应速度，适配车辆长期停放、储能待机等场景。
3. 宽温与抗干扰适配
内置温度补偿机制，适配-40℃~125℃车规级工作温区，高低温环境下采样精度与保护阈值保持稳定；硬件层面集成EMC滤波、静电防护电路，软件层面增加指令冗余校验机制，抵御高压系统强电磁干扰，杜绝误动作、误断电问题。
结语
整体而言，新能源高压配电盒PCBA是高压系统的“智能调度中枢+安全守门人”，其功能设计始终围绕“精准配电、快速保护、可靠协同”三大核心目标，从硬件回路到软件逻辑层层筑牢高压安全防线。一块成熟的高压配电PCBA，既要实现毫秒级的故障响应与精细化的电能调度，也要具备强抗干扰、宽温适配的环境耐受能力，支撑高压系统在车载、储能等复杂工况下长期稳定运行。
