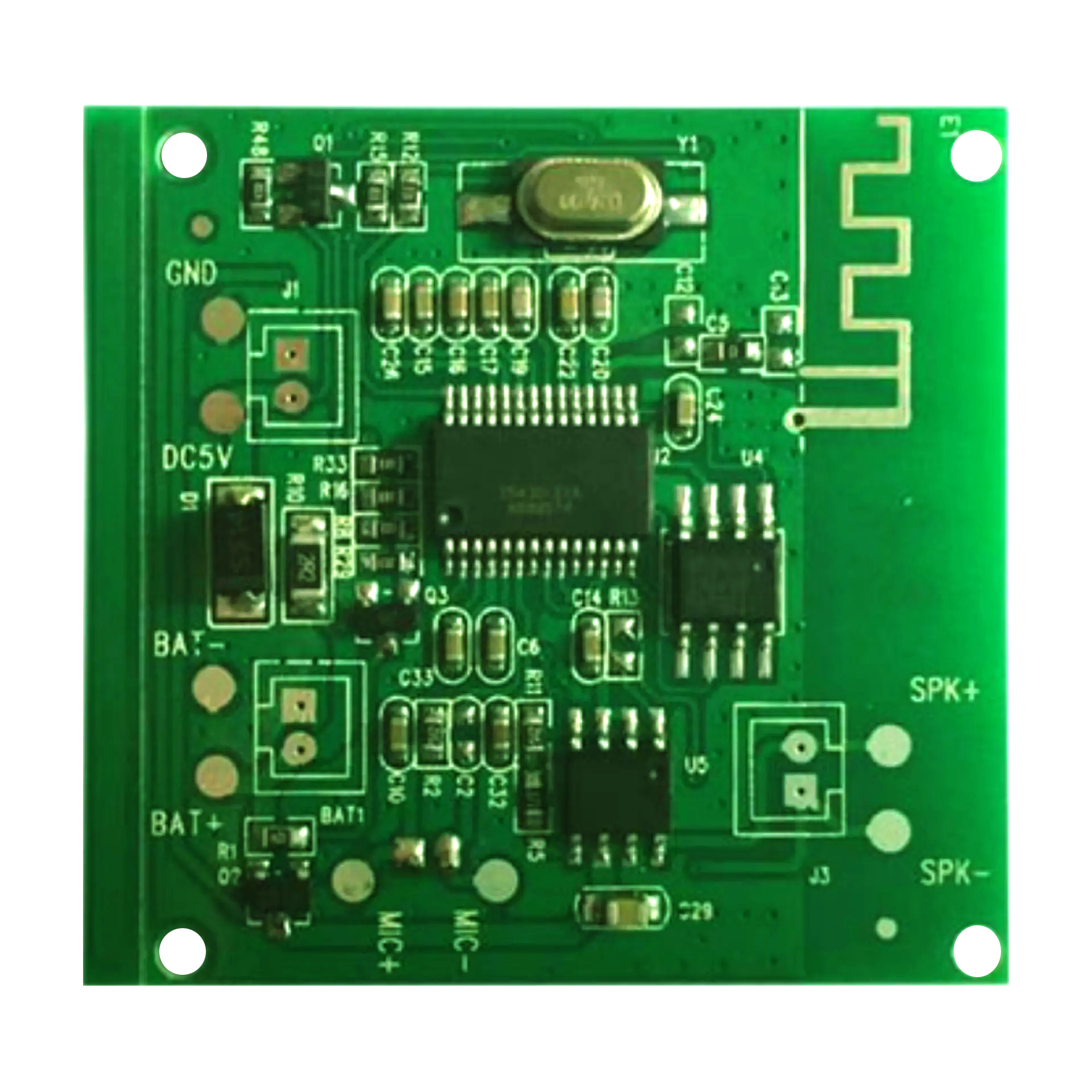

工控3D打印机PCBA加工要点

工控3D打印机包含高温FDM、SLA光固化、SLM金属打印三类设备，需7×24小时连续作业，PCBA长期承受高温辐射、机械振动、大功率电磁干扰、粉尘凝露、高压多回路共存等多重恶劣环境，加工标准远高于桌面机型，需全套工业高可靠制程保障稳定运行。

 一、设备工况与常见失效风险

1. 高温热应力：密闭成型仓80~120℃、喷头最高420℃，普通板材易翘曲分层、焊点冷热开裂，造成温控失灵；

2. 强电磁干扰：激光电源、伺服、振镜产生高频噪声，引发定位偏移、传感器数据失真，SLM设备干扰更严重；

3. 振动冲击：往复运动使功率器件、BGA焊点产生微裂纹；

4. 粉尘凝露腐蚀：SLM存在导电金属粉末，昼夜温差形成凝露，易造成线路漏电短路；

5. 高压安规冲突：高压激光供电、大电流功率回路、低压信号同板布局，电气间隙管控严苛。

 二、分级PCB基材选型

1. 工业FDM/SLA：采用TG170/TG180高耐热FR4，信号板1oz铜箔，驱动板2~3oz厚铜；大功率模块搭配铝基板散热；全板过孔塞孔，配套耐高温阻焊；大板厚度≥2.0mm防翘曲。

2. SLM金属打印机：6层及以上分层叠板，分区隔离地平面；高温近仓微型小板选用PI板材；高压区域增设绝缘隔离层。

 三、PCB布线与DFM设计规范

强弱电分区隔离，高压与模拟信号间距≥20mm；功率走线加宽扩容，高速差分信号做阻抗匹配与等长管控；板边密集接地过孔抑制辐射；所有焊盘增加泪滴加固，SLM机型单独校核安规间隙；投产前完成DFM评审，提前规避散热、EMC、载流缺陷。

 四、SMT焊接与抗振加固工艺

统一执行IPC-A-610 Class3工业标准：核心板采用氮气回流焊，功率焊点空洞率≤8%；BGA底部填充，电容、电感点胶抗振，高压端子二次加焊；全部元器件选用-40~125℃宽温工业物料；SLM高压模块增加环氧树脂局部灌封。

 五、三防防护工艺

工业FDM板卡选择性喷涂耐高温硅基三防漆；SLM金属机型采用“三防漆+局部灌封”双重防护，阻隔导电金属粉尘；所有外接接口增设滤波、泄放器件，降低静电与漏电风险。

 六、标准化可靠性测试

摒弃桌面机短时点灯测试，统一执行48小时满载老化，同步加载加热、运动、激光、气路负载；配套-40℃~120℃高低温循环、三轴随机振动测试；SLM高压板额外增加耐压绝缘检测；老化前后比对参数，筛除隐性早期故障。

 七、SLM金属打印专属加工难点

激光电源电磁干扰更强，多层隔离设计工作量大；导电粉尘防护等级更高，需加厚涂层+灌封；多高压回路安规、散热校核复杂；整机测试参数多、周期更长，产能管控难度更高。

 结语

常优电子一站式加工工业FDM、SLA、SLM全系列3D打印设备PCBA，具备高TG厚铜加工、氮气回流、三防涂覆、温循老化全套特种工艺，可提供从DFM到量产全流程品质管控方案。
