一、产品概述车载储能热管理控制器，是新能源汽车电池热管理系统的核心控制单元。在新能源汽车中，电池包需在25–40℃的最佳温度窗口内工作；电机最高可耐受150℃。
车载储能热管理控制器，是新能源汽车电池热管理系统的核心控制单元。在新能源汽车中，电池包需在25–40℃的最佳温度窗口内工作；电机最高可耐受150℃。热管理控制器通过精确调节冷却液流量、风扇转速及压缩机功率，将电池、电机、电控（三电系统）的温度维持在合理范围内，直接影响车辆的续航里程、电池寿命与安全性。
热管理控制器PCBA是这一系统的硬件载体。它搭载车规级MCU，集成多路NTC温度传感器信号采集电路（精度±0.5℃）、PWM电机驱动电路（散热泵电流可达8A）、CAN/LIN通信接口以及电源管理模块。一套完整的热管理控制系统通常包含多个执行器的控制PCBA：电子水泵控制器（驱动冷却液循环）、电子水阀控制器（调节冷却液流向）、冷却风扇控制器、PTC加热器控制器以及压缩机驱动器。
与普通车身电子不同，热管理控制器PCBA需满足AEC-Q100车规标准，在-40℃至125℃宽温域内稳定运行，并承受发动机舱或电池包附近的持续振动、高湿与盐雾环境。其PCBA制造必须围绕“车规宽温适配、高功率散热、抗电磁干扰”三大核心命题展开。
宽温域与长期可靠性。热管理控制器PCBA需在-40℃至125℃的宽温域内稳定工作。普通FR-4基材在低温下可能脆化，导致线路断裂；在高温下可能分层翘曲。基材须经过5000次宽温循环（-40℃至125℃）后，层间剥离强度下降≤5%，介电常数波动≤3%。焊点需经受反复温度循环而不开裂。
大电流功率驱动与散热。热管理控制器需驱动水泵（8A）、风扇、压缩机等高功率负载。功率路径若铜厚选择不当，8A电流可使铜箔温度超过120℃，触发过热保护。功率MOSFET及驱动芯片的散热焊盘须通过密集导热过孔连接至内层接地平面或散热结构。
多路温度传感器信号的精密采集。热管理控制器通常需接入4至8路NTC温度传感器信号，采样精度要求±0.5℃。传感器信号为毫伏级模拟量，电机PWM高频开关产生的电磁干扰（10kHz–1MHz）若耦合至温度采集线路，测温误差可从±0.5℃扩大至±3℃。模拟信号须与功率驱动区域严格隔离，采样走线尽量短且避免与PWM驱动线并行。
电磁兼容与信号完整性。热管理控制器处于整车强电磁干扰环境中。CAN/LIN通信信号须做严格的阻抗匹配与屏蔽处理，PCBA设计须满足CISPR 25等车规EMC标准。
基材选型。须选用Tg≥170℃的车规专用FR-4材料（如生益S1000-2V），耐温范围覆盖-40℃至150℃。阻焊油墨须选用耐高压阻燃型号，表面处理优选ENIG（化学镍金）工艺。
厚铜设计与加工。功率驱动回路（水泵、风扇、压缩机）须采用2oz–3oz厚铜设计。线宽须按载流能力计算——3oz铜箔承载8A电流时线宽≥6mm，电流密度控制在8A/mm²以内，线路温度可降至75℃以下。多层板须保持铜厚对称设计，防止压合翘曲。
散热设计。功率驱动芯片下方须布置孔径φ0.3mm、间距1mm的导热过孔阵列，过孔内壁镀铜厚度≥30μm，将热量传导至PCB背面的铝制散热片（导热系数≥4W/m·K），芯片热点温度可从130℃降至85℃。对于更高功率场景，可在PCB局部（功率区域）采用“FR-4+1mm铝基板”复合设计，散热效率提升60%。
分区隔离与EMC设计。功率驱动区与信号采集区须严格物理分区。NTC传感器采样信号线尽量短且远离PWM驱动走线。CAN/LIN差分信号对须做严格的阻抗匹配（100Ω±5%）与等长管控。

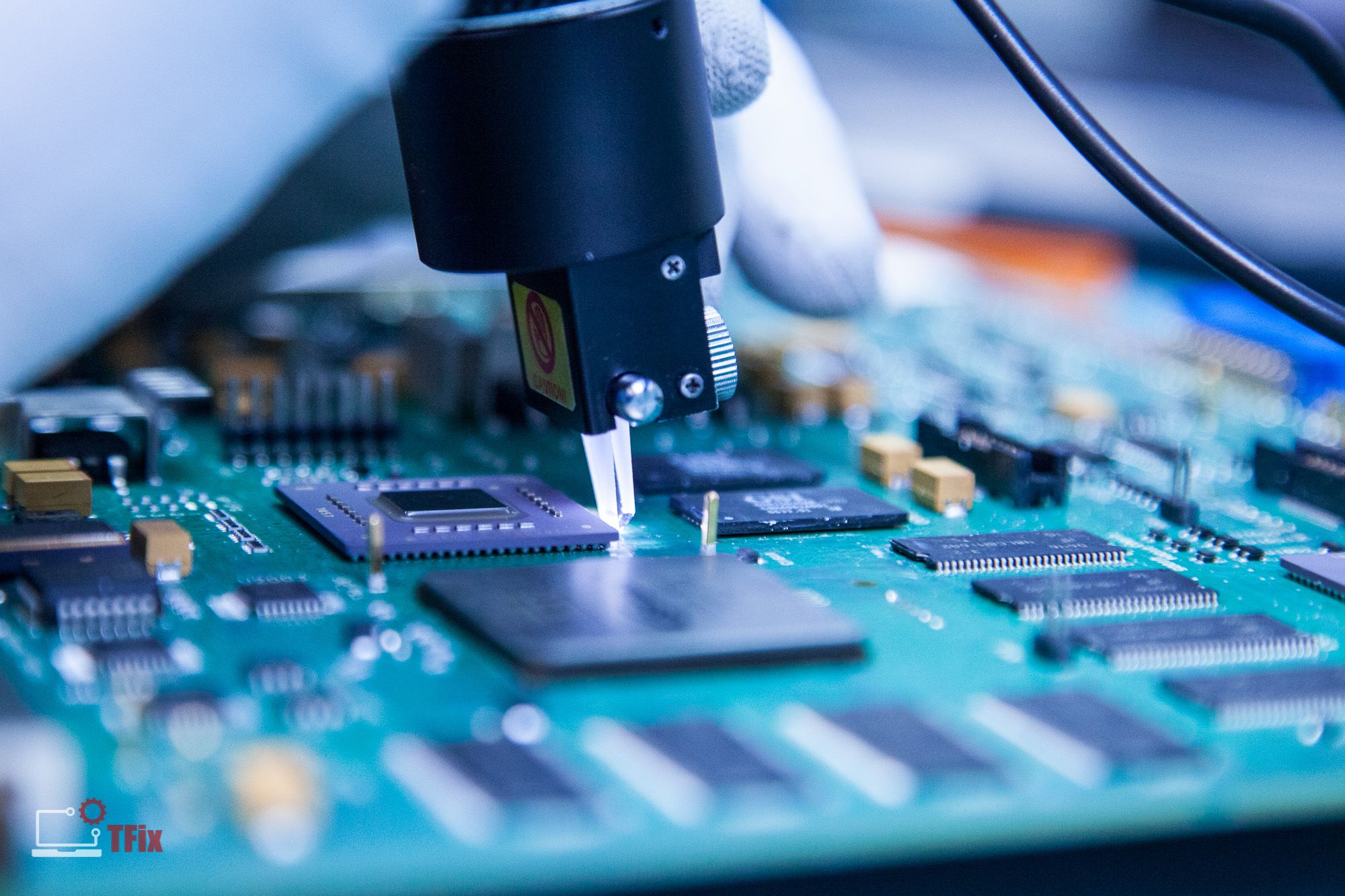

高精度贴装。车规级MCU多采用QFP或QFN封装，贴片机定位精度须达±25μm。功率MOSFET等大尺寸器件对贴装位置精度同样敏感。贴装数据实时同步至MES，实现单板级追溯。
阶梯钢网与锡膏印刷。热管理控制器PCBA上，功率MOSFET大焊盘与MCU/QFN细间距引脚并存，须采用阶梯钢网工艺——大焊盘区域钢网厚度0.15–0.18mm，细间距区域0.10–0.12mm。锡膏印刷精度控制在±0.025mm以内，3D SPI 100%检测。
氮气回流焊。针对QFN封装MCU与功率器件焊点，采用氮气保护气氛回流焊工艺。厚铜板因热容效应，须将回流区峰值温度适当上调，恒温区延长至90–120秒。氮气气氛有效防止焊料氧化，确保焊点充分熔融。
选择性波峰焊。对于THT插装的连接器、大电流端子等元件，采用选择性波峰焊精准局部焊接，峰值温度245℃±5℃，避免整板过炉对已贴装精密器件造成热冲击。
三防涂覆。热管理控制器安装在发动机舱或电池包附近，面临振动、高低温交替、潮湿等严苛工况。PCBA须进行选择性三防漆涂覆，选用耐高温丙烯酸或聚氨酯类材料，仅对非连接器区域精准喷涂，有效防潮、防尘、防盐雾。
X-Ray与AOI检测。QFN底部焊点及功率器件散热焊盘须100%通过X-Ray检测，重点关注空洞率、桥接与偏移。3D AOI全面检查回流焊后元件贴装偏位、极性错误等缺陷。
ICT在线测试。覆盖电阻、电容、电感、MOSFET等元器件电气参数检测，快速发现焊接缺陷。
FCT功能测试。通过CAN/LIN信号模拟器、电机负载模拟器等设备验证热管理控制器PCBA的全部功能——PWM电机驱动输出、NTC温度采样精度（±0.5℃）、过温/过流保护逻辑、CAN/LIN通信及故障诊断。
环境可靠性测试。包括-40℃至125℃高低温循环测试（5000次）、温湿度循环测试、振动冲击测试（模拟整车行驶工况）及盐雾测试。
全流程可追溯。每块PCBA通过MES系统绑定唯一编码，关联物料批次、生产参数与检测数据。关键参数实施SPC统计过程控制，确保批量一致性。
常优电子通过IATF16949汽车行业质量管理体系认证，为车载储能热管理控制器PCBA提供从DFM前置评审、元器件代采、PCB制板、SMT贴片到成品测试的一站式加工服务。
