研发阶段小批量PCBA打样是衔接设计与量产的关键环节，多数硬件团队只关注样品功能，跳过DFM可制造性工艺评审，仅做简单点灯测试便直接批量投产。据IPC行业数据统计，80%量产返工、批量不良根源来自前期设计与工艺不匹配缺陷，小批量订单容错空间极低，一次设计漏洞就会导致改版重制、物料报废、交期延期，拉高整体研发成本。正规一站式PCBA打样厂家，都会把DFM工艺评审作为产前强制流程，从源头消除设计隐患，打通打样到量产无缝过渡。
一、小批量打样跳过DFM评审，量产常见返工痛点
小批量试制订单数量少、迭代节奏快，一旦缺失前置工艺审核，各类隐性问题会在量产集中爆发：
1. PCB布局工艺缺陷：线宽线距不足、BGA焊盘尺寸不标准、无泪滴加固、板层铜箔分布失衡，回流后出现板翘、桥连、虚焊，量产良率大幅下滑；
2. 物料匹配风险：BOM存在停产料、长交期芯片、封装标注错误，打样临时替代无验证，批量采购后出现参数不兼容；
3. 组装适配问题：元件间距过小、丝印压焊盘、拼板分板应力损伤器件，自动化贴片批量出现立碑、偏移；
4. 测试与可靠性短板：缺少专用测试点、高压回路爬电距离不足、散热布局不合理，设备长期运行出现温控漂移、短路故障；
5. 工艺标准不统一：打样与量产板材、回流曲线、钢网规格不一致，样品功能正常，批量生产大面积失效。
小批量订单无中间缓冲批次，一旦设计缺陷流入量产，改版、换料、重工产生的人力、物料、工期损失，远高于前期DFM评审投入的时间成本。
二、DFM工艺评审核心内容，覆盖打样到量产全维度
专业PCBA厂家配备专职NPI工程团队，收到Gerber文件、BOM、坐标文件后，开展全维度DFM评审并出具标准化报告，所有优化方案同步同步研发确认后再投产：
1. PCB制版工艺核查
校验最小线宽线距、过孔孔径、阻焊开窗、塞孔需求、板材TG等级、铜厚配比，优化不对称铜箔布局，抑制高温回流板材翘曲；核对阻抗走线、地层完整性，规避高速信号干扰、阻抗漂移问题。
2. SMT贴片组装DFA评审
检查0201微型元件、密脚BGA、QFN焊盘设计，优化钢网开口尺寸；校验元件间距、极性标识、Mark定位点，避免贴片机识别异常、器件反向焊接；大体积器件增加加固点位，适配长期振动工况。
3. BOM物料供应链风险筛查
比对原厂库存数据库，标记停产、紧缺物料，提供合规替代料方案并附带材质COC报告；区分消费级/工业级元器件，杜绝私自更换物料，保证打样、量产物料批次统一。
4. 安规与散热可靠性评估
针对工控、3D打印、新能源高压板，校核电气间隙、爬电距离；优化功率器件铺铜散热路径，规避长期满载温升过高、器件热击穿隐患。
5. DFT可测试性设计优化
补充预留功能测试点，划分独立测试分区，简化FCT自动化测试流程，减少人工测试漏检，提升批量出厂检测效率。
6. 整机量产工艺适配校验
根据客户后续批量生产规划，匹配量产产线设备参数，统一板材、焊接、三防、老化工艺标准，杜绝“样品一套工艺、量产另一套标准”的翻车问题。
三、DFM评审如何从根源减少量产返工
1. 前置拦截设计缺陷，省去多次改版打样
在制版贴片前完成全维度校验，一次性整改布局、焊盘、物料问题，避免多次制板、重复贴片，缩短研发周期30%以上，节省板材、元器件损耗成本。
2. 统一打样与量产工艺标准，消除批次差异
评审阶段同步规划量产制程，板材、锡膏、回流曲线、检测标准全程统一，小批量样品可直接作为量产基准板，杜绝批量生产良率断崖式下跌。
3. 规避物料断料、错料批量事故
提前识别物料供货风险，提前锁定原厂货源，替代料同步完成小批量验证，避免量产阶段缺料停工、元器件参数不匹配整机失效。
4. 提升批量出厂良率，降低售后返修成本
优化焊接、散热、抗振结构设计，从源头减少虚焊、短路、器件脱落等隐性不良，批量出货一次通过率显著提升，大幅减少客户端售后返工、设备故障赔付。
5. 简化客户NPI新产品导入流程
完整DFM报告可作为量产工艺参考文件，省去量产阶段二次工艺评审，缩短新品批量上市筹备周期，快速抢占市场窗口期。

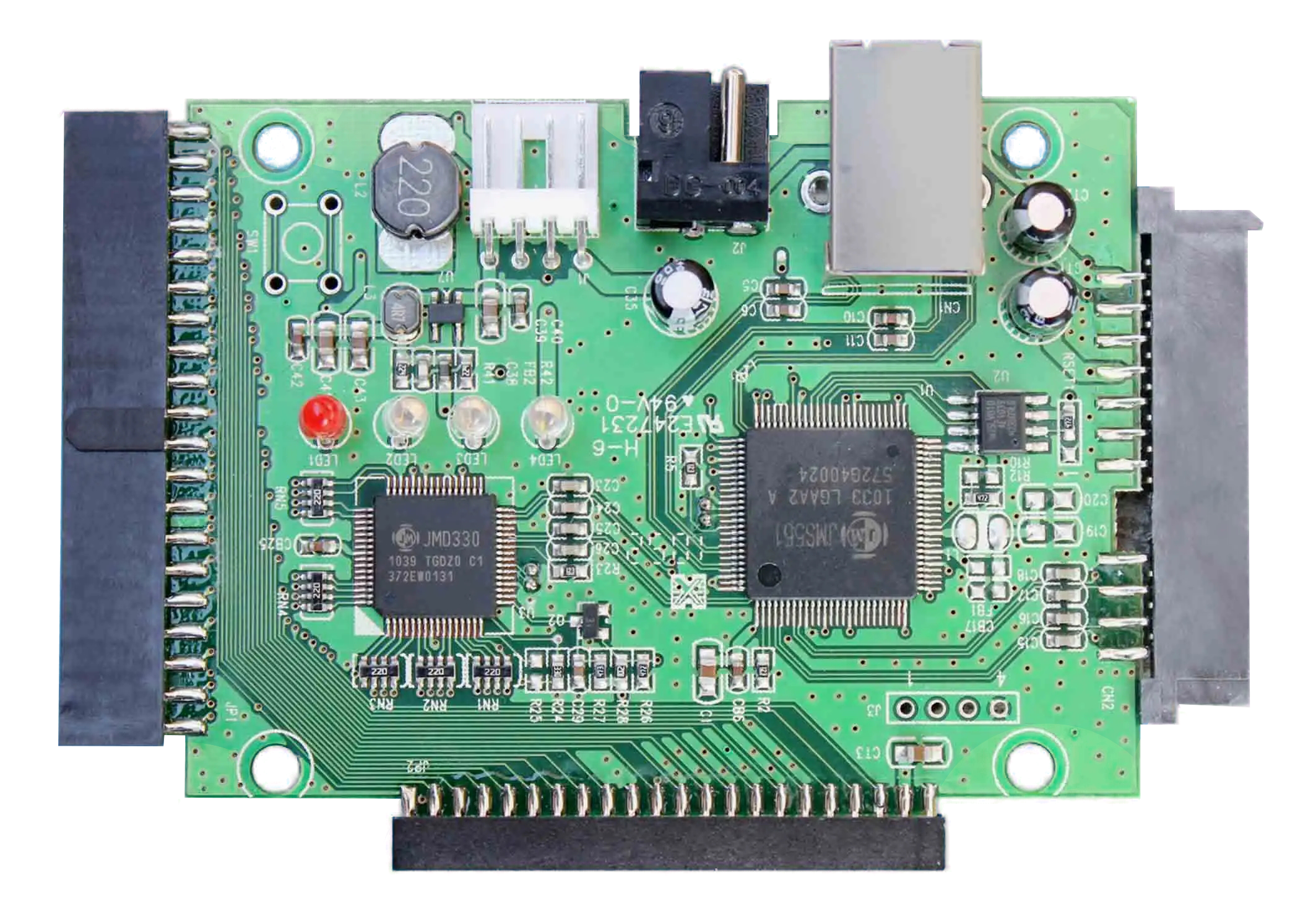

四、常优电子小批量PCBA打样DFM专属服务
常优电子深耕一站式PCBA包工包料打样与中小批量生产，将免费DFM工艺评审定为所有试制订单前置必备工序，适配工控、3D打印、阅读器、新能源等多行业板卡开发：
1. 独立NPI工程小组，接收图纸24小时内输出完整DFM分析报告，图文标注缺陷位置、整改方案、优化后量产收益；
2. 全流程同步校验PCB、贴片、物料、安规、测试、量产适配六大维度，兼顾短期打样验证与长期批量生产需求；
3. 自有SMT、X-Ray、FCT全套检测产线，评审方案可同步小批量试制验证，快速确认优化效果；
4. 打样工艺与大批量量产产线、设备、物料体系完全统一，评审资料同步归档，后续量产直接复用，无需二次工艺调整；
5. 支持1片起小批量加急打样，DFM评审全程一对一工程师对接，快速同步修改意见，灵活适配硬件研发快速迭代节奏。
结语
小批量PCBA打样不只是验证电路功能，更是提前完成量产工艺预演。跳过DFM工艺评审看似节省短期时间，实则埋下批量返工、延期交付、成本超支多重隐患。选择具备完整DFM评审能力的PCBA打样厂家，在试制阶段完成设计、工艺、物料全维度优化，才能真正打通研发到量产的稳定通道，实现降本、提质、提速三大核心目标。
