大功率户用光储一体机是一种将光伏逆变器、储能变流器（PCS）与电池管理系统（BMS）高度集成于一体的家庭能源设备。它实现光伏发电、电池储能与家庭用电之间的能量调度与智能管理，是家庭光储系统的“中枢神经”。
典型的户用光储一体机配置11000W大功率逆变器，最大光伏输入功率达2×5500W，支持90–500Vdc宽输入电压范围，额定交流输出电压覆盖220/230/240Vac。系统直流侧电压可达800V甚至1500V，输出功率覆盖5–15kW。这一功率等级意味着PCBA板上的功率路径需承载数十安乃至上百安的持续电流。
一套完整的光储一体机PCBA系统通常由以下板卡构成：
主控/DSP板：搭载TI C2000系列DSP或多核MCU，运行MPPT算法、并网控制与孤岛检测，BGA封装密集。
功率驱动板：承载IGBT或SiC MOSFET功率模块，控制DC/DC与DC/AC变换。
采样与保护板：集成电压/电流采样电路，精度要求≤0.5%。
通信与监控板：集成RS485/以太网/WiFi/4G通信。
大功率光储一体机PCBA的选材是决定整机可靠性的起点：
厚铜箔：功率路径需承载数十至上百安培电流，铜厚通常从普通PCB的1oz提升至3oz甚至6oz以上，以降低线路电阻、减少发热损耗。2oz（70μm）及以上被视为厚铜标准，常见选型范围为3–6oz。
高TG基材：选用Tg≥170℃的高TG FR-4材料。高TG确保板材在功率器件持续发热和大电流温升下尺寸稳定、不分层。
高CTI板材：CTI（相对漏电起痕指数）≥600V，增强抗漏电起痕能力。大功率光储一体机的高压直流母线可达800V甚至1500V，高低压电路共存在同一密闭空间内，高CTI板材是保障绝缘安全的关键。
表面处理：功率板优选ENIG（化学镍金）工艺，兼顾可焊性与长期抗氧化能力。
厚铜与高多层结构并存，是光储一体机PCBA工艺的核心难点：
厚铜蚀刻控制：3oz以上厚铜在蚀刻时侧蚀效应显著，需采用差异化蚀刻补偿设计，确保大电流走线的线宽精度与阻抗一致性。
真空层压：厚铜与半固化片之间的缝隙难以完全填满，需采用真空层压工艺配合高流动性半固化片，确保层间结合紧密无空洞。
高多层HDI结构：主控板多为8层以上高多层设计，部分采用HDI盲埋孔工艺。主控DSP芯片多采用高密度BGA封装，对HDI工艺的对位精度提出极高要求。
分区隔离设计：高压功率区（800V/1500V DC）与低压控制区（3.3V/5V）需严格分区。电气间隙≥5mm（强化绝缘），爬电距离≥8mm（材料组别Ⅲa）。高压走线区域采用加厚阻焊与爬电槽结构设计。

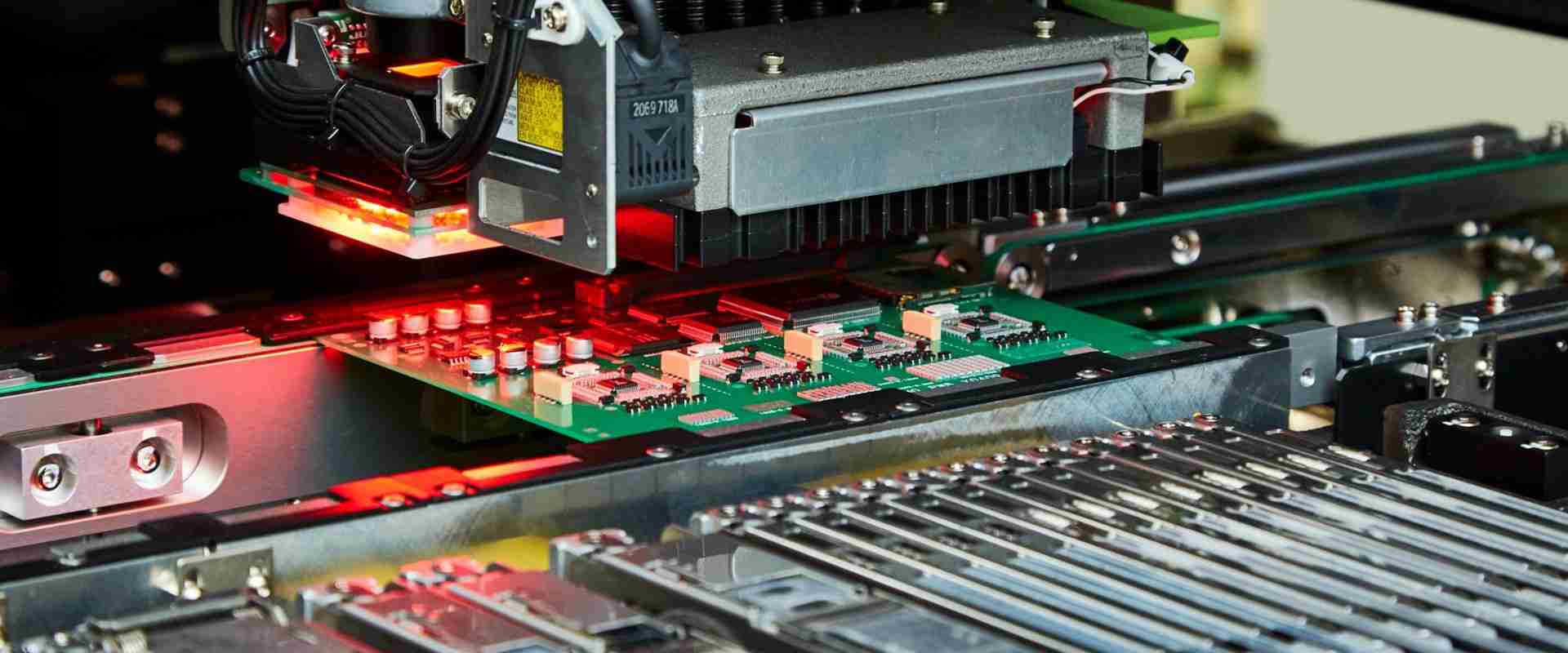

光储一体机PCBA的SMT制造是精密器件贴装与大功率器件焊接的双重挑战：
高精度贴装：主控DSP/BGA芯片（如TI C2000系列）需微米级定位精度，配合01005级别微型阻容元件的高密度贴装。
阶梯钢网设计：针对功率器件（IGBT/SiC MOSFET）散热焊盘与周边小元件焊盘的不同锡膏需求，采用阶梯钢网差异化开孔，大焊盘区域增加锡膏量、小焊盘区域保持标准厚度。
氮气回流焊：三代半导体SiC MOSFET对高温氧化敏感，须在低氧含量的氮气保护气氛下完成回流焊。氮气回流焊可将BGA类器件焊接空洞率稳定控制在5%以内，焊点氧化率从3%降至0.1%。针对厚铜板吸热严重的特点，回流焊温度曲线需单独优化——预热区延长、峰值温度适当提高（245–255℃）、冷却速率严格控制。
选择性波峰焊：THT插装的大电解电容、接线端子等采用选择性波峰焊精准局部焊接，峰值温度245℃±5℃，避免整板过炉对已贴装精密器件造成热冲击。
三防漆涂覆：光储一体机常处于户外或半户外环境，须100%三防漆涂覆，经过-40℃至+85℃温度循环测试（500次无裂纹），有效防止高压爬电与湿热腐蚀。
电热协同仿真：50kW以上功率逆变器的DC-DC模块单路损耗达20–35W，局部热流密度高达15–25W/cm²。通过电热协同仿真优化铜箔敷设与散热过孔布局，功率器件焊盘下方布置整层铜皮开窗结构，热量经导热硅脂传导至壳体。
硬件在环（HIL）测试：模拟光伏输入波动、电网扰动、负载突变等真实场景，验证DSP控制算法在各类极限工况下的响应速度与控制精度。
高压安规测试：每块PCBA执行AC 3000V–4000V Hi-Pot绝缘耐压全检，通过2500V AC/1分钟无击穿。
环境可靠性测试：包括-40℃至+65℃高低温循环测试、温湿度循环测试、振动测试等，模拟户外25年使用寿命。
全流程可追溯：每块PCBA通过MES系统绑定唯一编码，关联物料批次、生产参数与检测数据，实现从元器件到成品的双向可追溯。
大功率户用光储一体机PCBA集厚铜高TG选材、高多层HDI工艺、精密SMT贴装、大功率器件焊接与全维度仿真测试于一体，制造难度在新能源电子领域名列前茅。常优电子江门智造中心深耕新能源PCBA制造领域，配备全自动高速SMT贴片线、十温区氮气回流焊及3D SPI、3D AOI、X-RAY、ICT/FCT、Hi-Pot安规测试等全流程检测设备，SMT生产通过率达99.9%，支持3oz–6oz厚铜PCB加工、高多层HDI板与精密BGA贴装，可为大功率户用光储一体机提供从PCB选材、DFM评审到量产交付的一站式PCBA制造服务。
