变频器是工业电机调速控制的核心设备,通过改变电机工作电源频率来控制交流电动机的转速与转矩,广泛应用于风机、水泵、压缩机、输送带等工业场景。一台典型的工业变频器P

变频器是工业电机调速控制的核心设备,通过改变电机工作电源频率来控制交流电动机的转速与转矩,广泛应用于风机、水泵、压缩机、输送带等工业场景。一台典型的工业变频器PCBA系统通常包含主控板、驱动板、电源板及信号处理模块等多个子系统,集成大量功率器件(如IGBT、MOSFET)、高压电容、大电流电感、隔离光耦及高精度模拟/数字IC。


变频器PCBA的制造难度远超普通消费电子——主回路涉及数百伏直流母线电压,IGBT开关瞬间产生千伏级dV/dt和数十安培的di/dt;设备需在高温、高湿、强振动、粉尘及强电磁干扰的工业环境中7×24小时稳定运行,设计寿命普遍要求10年以上。与消费电子“成本优先”的制造逻辑不同,变频器PCBA必须围绕“高压承载、大电流、抗干扰、长寿命”四大核心命题展开。
PCB选材:厚铜、高TG、高CTI的三重保障
变频器功率回路承载数十至数百安培的工作电流,功率器件(如IGBT、整流桥)需承受125℃以上的局部高温。PCB选材必须同时满足导电、耐热与绝缘三重需求:
  • 基材:中小功率变频器(10-100kW)选用高TG FR4+厚铜箔组合,TG≥180℃,击穿电压≥25kV/mm;中大功率(100kW以上)优先选用铝基板或铜基板,导热系数≥2.0W/m·K,散热效率较FR4提升3-5倍。
  • 铜箔厚度:信号层采用1oz,电源层采用2-3oz,功率回路采用3-4oz厚铜。功率线路铜箔≥3oz(105μm),载流能力较家用PCB提升50%。
  • 表面处理:功率器件焊接区域采用“沉金+铜皮开窗”工艺,沉金层厚度≥1.5μm保障焊接可靠性,铜皮开窗直接与散热片接触。
  • 高CTI要求:CTI≥600V,确保高压环境下绝缘不失效。

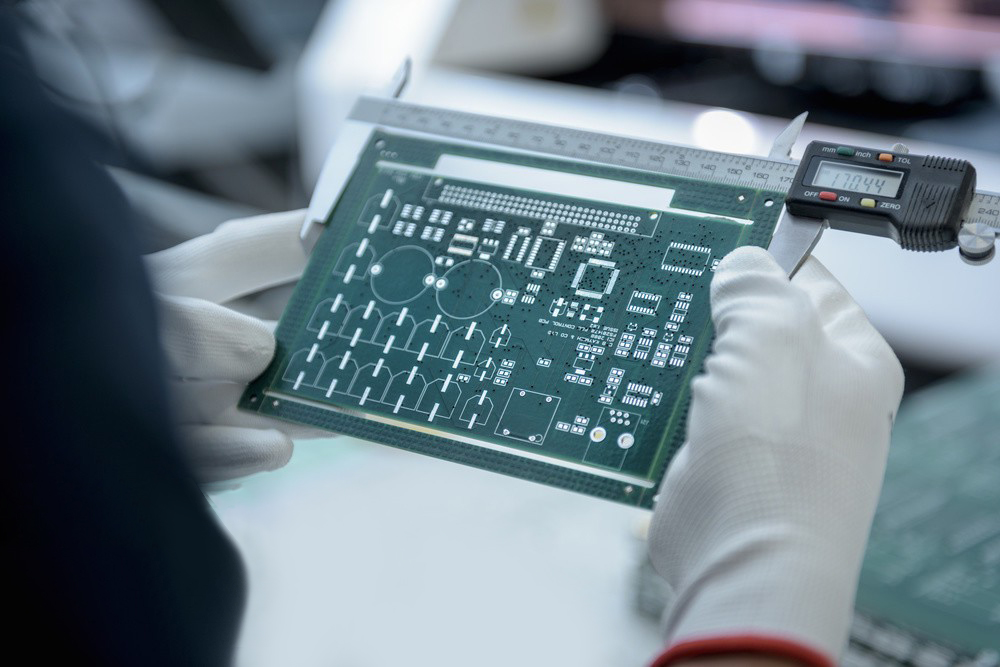

PCB工艺:厚铜加工与EMC布局的双重挑战
变频器PCB的工艺难点集中在厚铜加工与电磁兼容(EMC)布局两大维度:
厚铜蚀刻与压合:3oz以上厚铜在蚀刻时侧蚀效应显著,需采用差异化蚀刻补偿设计。厚铜与半固化片之间的缝隙难以完全填满,需采用真空层压工艺配合高流动性半固化片,确保层间结合紧密无空洞。孔铜厚度≥25μm,过孔采用“多孔并联”设计(IGBT引脚处设置4-6个过孔),降低接触电阻。
EMC布局与分区隔离:变频器PCB需严格划分功率区(强电)与控制区(弱电),两区间保持至少5mm安全距离。功率区包含整流桥、滤波电容、IGBT模块等发热器件;控制区(MCU、运算放大器)远离功率器件,避免热辐射与电磁干扰。多层板结构采用“信号-地-电源-信号”叠层,完整地平面为高速信号提供低阻抗回流路径,电源层与地层间分布电容天然滤除高频噪声。关键信号采用接地铜皮屏蔽。
SMT工艺:精密贴装与大功率焊接的融合
变频器PCBA的SMT制造是精密贴装与大功率器件焊接的双重挑战:
阶梯钢网与锡膏印刷:大焊盘功率器件与微间距IC并存,需采用阶梯钢网技术,在同一张钢网上实现不同厚度区域的精准锡膏沉积——既保证大电流焊点饱满,又避免细间距引脚桥连。
贴装精度与视觉识别:功率器件表面反光强烈或颜色深暗,常规光学识别易失效,需设置专用识别模板并启用多光源照明,贴装位置误差控制在±0.05mm以内。工控板大量使用SOP、QFP及更大封装的功率器件和连接器,器件吸热多,贴片压力与温度曲线需单独调试。
氮气回流焊与混合工艺:针对厚铜板吸热严重的特点,回流焊温度曲线需单独优化——预热区延长、峰值温度适当提高,兼顾小信号器件不被热损伤与大焊点充分润湿。SMT元件先完成回流焊,通孔元件(如IGBT模块、大电解电容)再采用波峰焊或选择性波峰焊,两个阶段使用完全不同的温度曲线和工艺参数。
三防涂覆:在高湿、粉尘或腐蚀性环境中,必须对整板喷涂丙烯酸或聚氨酯类三防漆,增强防潮、防霉、防盐雾能力。
仿真测试:从设计到量产的全维度验证
变频器PCBA的可靠性验证,是确保设备在现场“不趴窝”的最后防线:
EMC仿真与信号完整性:在焊第一块芯片之前,通过仿真验证噪声传播路径、TVS管响应速度及滤波器衰减效果。工业变频器PCB需符合IEC 61800-3标准,辐射骚扰限值≤57dBμV/m。
热仿真与散热验证:IGBT结温每升高10℃,器件寿命缩短一半。通过热仿真软件建立PCB热模型,模拟不同工况下的温度分布。功率器件下方设计密集散热过孔(φ0.4mm,间距1mm,≥10个/cm²),实现热量高效传导。
硬件在环(HIL)与功能测试:模拟电网波动、负载突变等真实场景,验证DSP控制算法在各类极限工况下的响应速度。
环境可靠性测试:在不同温度、湿度及振动等极端环境下测试PCBA的抗干扰能力和工作稳定性。AOI 100%覆盖焊点外观检测,X-Ray检测BGA、QFN等隐藏焊点的空洞率与焊接完整性。
全流程可追溯:每块PCBA通过MES系统绑定唯一编码,关联物料批次、生产参数与检测数据,实现从元器件到成品的双向可追溯。
工控变频器PCBA集厚铜高TG选材、EMC精密布局、大功率器件焊接与全维度仿真测试于一体,制造难度在工业电子领域位居前列。常优电子江门智造中心深耕工控PCBA制造领域,可为工控变频器提供从DFM前置评审到量产交付的一站式PCBA制造服务。
