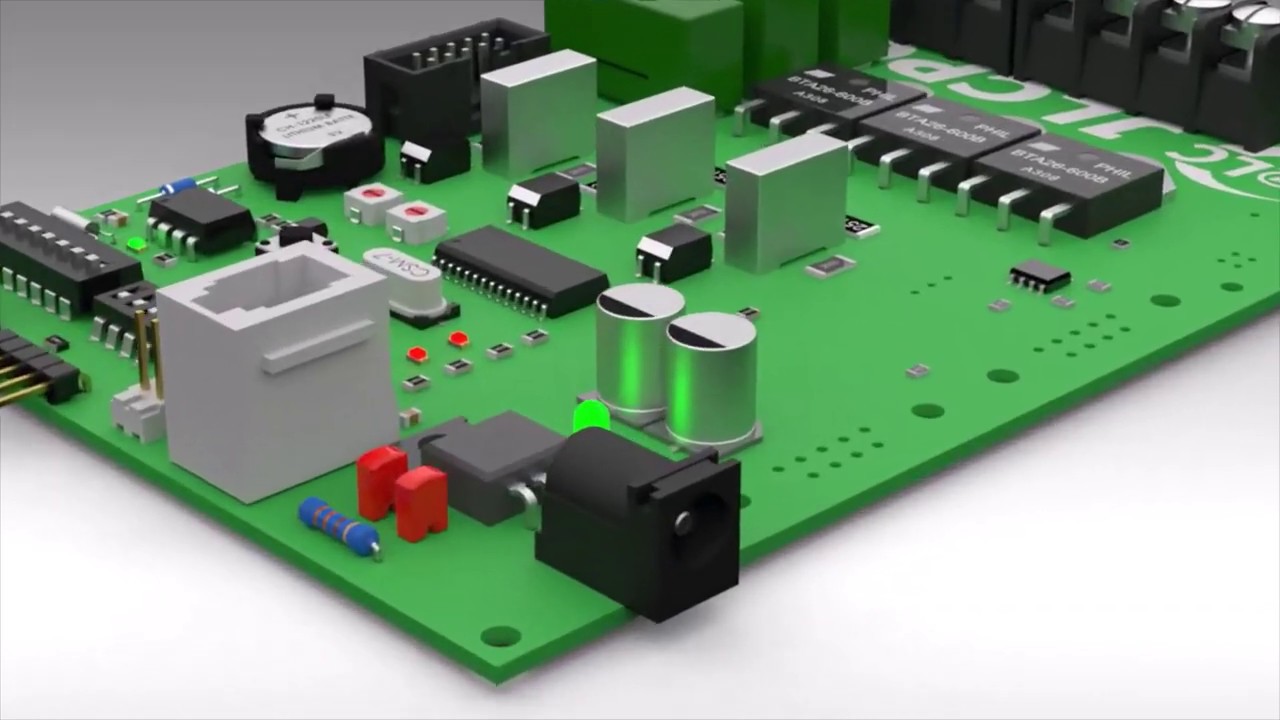

一、产品概述光伏储能网关通讯PCBA，是光储一体化系统中承担数据采集、协议转换与信息传输功能的核心硬件载体，通常也被称为通讯管理机或智能网关。在光储混合系统中，
光伏储能网关通讯PCBA，是光储一体化系统中承担数据采集、协议转换与信息传输功能的核心硬件载体，通常也被称为通讯管理机或智能网关。
在光储混合系统中，光伏逆变器、储能变流器（PCS）、电池管理系统（BMS）、充电桩、空调、消防等十余个子系统需要实时协同运行。通讯采集板的任务，正是将上述分散设备的数据统一采集、整理并上传至能量管理系统（EMS），同时将EMS的调度指令下发至各执行设备。
与普通通信板卡不同，光伏储能网关通讯PCBA需同时处理多协议通信（Modbus RTU、Modbus TCP、IEC 60870-5-101/103/104、MQTT等），并在高压（1000V乃至1500V）环境下确保强弱电信号的绝对隔离。它既是数据的中转站，也是系统的安全隔离屏障。
数据采集：支持串口（RS485/RS232）、以太网等多通道并行实时运行，可接入光伏逆变器、储能系统、充电桩等多样化设备。电压/电流采样精度通常要求达到0.5级。
通讯管理：支持Modbus RTU、Modbus TCP、IEC 60870-5-101/103/104、MQTT等多种通信规约。可实现云边协同、OTA远程升级、就地/远程切换等功能。
边缘计算：具备灵活的报警阈值设置、主动上传报警信息、数据合并计算、逻辑控制、断点续传、数据加密等能力。
策略管理：支持防逆流、计划曲线、削峰填谷、需量控制、有功/无功控制、光储协调等策略，并支持定制化策略开发。
典型硬件配置方面，主控处理器多采用高性能4核64位处理器（如RK3568J，主频2.0GHz，1 Tops算力），搭配LPDDR4内存与eMMC存储。接口配置通常包括多路光耦隔离RS485串口、千兆以太网口、CAN接口及DI/DO接口等。工作温度范围覆盖-20℃至+70℃，相对湿度耐受≤95%。
光伏储能网关通讯PCBA的制造难度，源于“高压隔离、多协议信号完整性、宽温域可靠”三重挑战的叠加。
高压隔离与安规。光储系统直流侧电压普遍达1000V，部分已达1500V。通讯采集板上，高压采样回路与低压通信回路共存于同一块PCB。依据IEC 60664-1及UL相关标准，1000V系统要求增强型隔离耐压≥3kVrms，爬电距离≥8mm。如何在有限板面内实现微米级线宽线距与毫米级电气间隙的平衡，是PCB设计的关键难题。
多协议信号完整性。通讯采集板需同时处理多路RS485、多路CAN、千兆以太网等多种总线协议。高速以太网信号的眼图裕量、CAN总线的终端匹配、RS485的差分信号完整性——任何一个环节出现偏差，都可能导致系统通信失效。关键信号线须做严格的阻抗控制（公差±5%）与差分对长度匹配。
宽温域运行与长期可靠性。光储系统多部署于户外或半户外环境，PCBA需在-40℃至+85℃的宽温域内稳定工作。焊点需经受1000次以上温度循环测试而不开裂。光伏储能设备生命周期普遍要求10年以上。
强弱电混合布局的EMC隔离。通讯采集板需在模拟采样电路与数字通信电路之间实现有效的EMC隔离。逆变高频开关、大功率MOS管产生强EMI干扰，可能导致采样漂移、通讯掉线。须通过地平面分割、隔离沟槽设计、关键信号走线屏蔽层处理等手段加以抑制。
基材选型。须选用Tg≥170℃（建议Tg≥180℃）、CTI≥600V的高耐热FR-4材料。对于高压区域与低压区域之间的隔离层，可采用厚介质层设计。
叠层与分区设计。通讯采集板通常采用多层PCB设计。采用“分层隔离+专用隔离层”策略——高压功率区、低压信号区、采样区须严格分区隔离，预留足额电气间隙与爬电距离。高压区域全部做阻焊塞孔工艺，杜绝水汽渗入导致的内层漏电击穿。
阻抗控制。单端信号线阻抗控制在50Ω±5%，差分信号线（如以太网、CAN）控制在100Ω±5%。差分对长度匹配精度需控制在5mil以内。
厚铜工艺。通讯采集板上的电源路径需承载一定电流，功率回路可采用2oz–3oz厚铜设计，提升载流能力、降低温升。
SMT贴装要点。主控处理器多采用BGA封装，贴片机定位精度需达±0.03mm。通讯接口的RS485芯片、以太网PHY芯片等多采用QFN细间距封装，对锡膏印刷精度与回流焊温度曲线控制要求较高。储能PCBA全部采用氮气回流焊工艺，优化专属温区曲线，严控功率焊点空洞率，提升焊点致密性与长期冷热疲劳抗性。
三防涂覆。光储系统多部署于户外环境，须对PCBA进行选择性三防漆涂覆。选用耐高温有机硅或丙烯酸类三防漆，仅对非连接器区域精准喷涂，有效防止高压爬电、湿气与盐雾腐蚀。
X-Ray检测。BGA、QFN等底部焊点须100%通过X-Ray检测，重点关注空洞率（≤8%）、桥接与偏移。
ICT/FCT测试。ICT在线测试覆盖电阻、电容、电感、隔离光耦等元器件电气参数检测。FCT功能测试通过通信协议模拟器验证多协议通信的完整性与稳定性。
高压安规测试（Hi-Pot） 。每块成品须逐片执行绝缘耐压全检，增强型隔离耐压需≥3kVrms。
环境可靠性测试。包括-40℃至+85℃高低温循环测试、温湿度循环测试（5%–95%RH）、盐雾测试等。光伏储能设备常年户外全天候运行，普通工控PCBA工艺无法满足长期稳定性要求，必须采用新能源专用安规工艺与全项可靠性测试。
全流程可追溯。每块PCBA通过MES系统绑定唯一编码，关联物料批次、生产参数与检测数据，实现从元器件到成品的双向可追溯。
光伏储能网关通讯PCBA的加工涉及高多层PCB制造、BGA精密贴装、多协议信号完整性控制、三防涂覆及全流程安规测试等多个环节，对制造商的综合能力要求较高。
常优电子深耕高可靠性PCBA制造领域，提供从DFM前置评审、元器件代采、PCB制板、SMT贴片、DIP插件到成品组装与全流程检测的一站式加工服务：
DFM前置评审：储能专属NPI工程师提前介入，重点评估高低压分区爬电距离、强弱电EMC隔离、CAN/RS485通讯走线阻抗、厚铜板材热形变控制等关键指标。24小时内输出审核报告。
PCB制造：支持多层精密板加工，板材涵盖FR-4、高Tg板等多种方案；支持2oz–3oz厚铜设计，满足电源路径载流与散热需求。
SMT贴片：配备全自动高速SMT贴片线，贴装精度±0.03mm，支持BGA/QFN细间距器件贴装。全线十二温区氮气回流焊实时监控炉温曲线。
DIP插件：配备选择性波峰焊线体，满足接线端子、继电器等THT元件的局部精准焊接需求。
全流程检测：覆盖3D SPI、3D AOI、X-Ray、ICT/FCT、Hi-Pot安规测试等环节。
三防涂覆与可追溯：提供选择性三防漆涂覆服务；每块PCBA通过MES系统绑定唯一编码，实现从元器件到成品的双向可追溯。
从元器件采购到PCB制造，从SMT贴片到成品测试，常优电子以一站式服务能力，为光伏储能网关通讯PCBA提供高可靠性的制造支持。
