储能双向DC/DC功率板，是储能变流器（PCS）系统中承担直流电压变换与能量双向传输职能的核心硬件模块。在储能系统中，DC/DC变换器连接电池组与直流母线，实现电池的充放电控制与电压匹配。与单向DC/DC不同，双向DC/DC功率板需在充电与放电两个方向上都实现高效率的能量转换，拓扑结构常采用CLLC谐振、DAB（双有源桥）或LLC等方案。
储能双向DC/DC功率板通常由功率变换板（承载IGBT或SiC MOSFET功率器件与变压器）、驱动板（集成隔离驱动电路）和控制板（运行DSP/MCU控制算法）等子系统构成。随着储能系统从1000V向1500V高压平台演进，功率板的电压等级与功率密度持续提升，对PCBA的制造工艺和量产一致性提出了系统性的高要求。
储能双向DC/DC功率板的PCBA量产制造，面临“高压、大电流、高频、长寿命”四重挑战的叠加。
高压绝缘与安规。DC/DC功率板直流母线电压普遍达800V–1500V。依据IEC 62109及UL相关标准，高压回路与低压控制回路之间的爬电距离和电气间隙须严格管控。PCB上须设计开槽隔离或隔离带，高压区域采用加厚阻焊与爬电槽结构。绝缘耐压测试需通过2500V AC/1分钟无击穿。
大电流承载与厚铜工艺。功率板需承载数十至上百安培的持续电流。相比普通1oz铜厚PCB，储能功率模块普遍采用3oz至6oz厚铜工艺。更厚的铜层意味着更低的导通损耗和更强的散热能力，但同时也给线路蚀刻精度、层间结合力以及热应力控制带来了显著挑战。线宽需依IPC-2152标准精确计算——4oz铜承载10A时线宽可能需达2.5mm以上。
高频开关与EMC。DC/DC变换器广泛采用IGBT和SiC功率器件，高频开关过程中产生大量电磁干扰。功率板不仅需要大电流能力，还需具备低电感设计、高效散热能力以及优异的EMI抑制能力。栅极驱动电路尤其容易受到寄生阻抗和信号的影响。
宽温域与长寿命。储能系统设计寿命普遍要求10年以上，且多部署于户外或半户外环境，PCBA需在-40℃至+85℃宽温域内稳定运行。焊点需经受反复温度循环而不开裂，长期可靠性直接决定整套储能系统的运行寿命。
基材选型。须选用Tg≥170℃（建议Tg≥180℃）、CTI≥600V的高耐热FR-4材料。高压密集布线区域可选用高耐CAF板材，抑制长期高压下玻纤与树脂界面的电化学迁移。阻焊油墨须选用耐高压阻燃型号。
厚铜设计与加工。功率层采用3oz–6oz厚铜设计。厚铜蚀刻需采用差异化补偿设计，外层铜厚4oz时最小线宽/间距通常需放宽至10/10mil。层叠设计须保证铜层对称性，防止回流焊或冷热冲击后板面翘曲变形。过孔须采用树脂塞孔或铜浆塞孔工艺，提升载流能力与散热效率。
分区隔离与散热设计。高压功率区与低压控制区须严格物理分区，预留足额爬电距离与电气间隙。大电流铜箔加厚、开窗露铜，搭配导热垫片。功率器件下方布置密集的导热过孔阵列，将热量传导至内层铜皮或散热结构。对于超高功率场景，可采用铝基板或铜基板方案。线路拐角采用圆弧过渡，避免直角处电流集中导致的局部高温。
阶梯钢网与锡膏印刷。功率板上大电流焊盘（功率器件散热焊盘）与细间距信号焊盘（BGA/QFN驱动IC）并存，须采用阶梯钢网工艺——大焊盘区域钢网厚度0.15–0.18mm，细间距区域0.10–0.12mm。锡膏印刷精度控制在±0.025mm以内，3D SPI 100%检测。

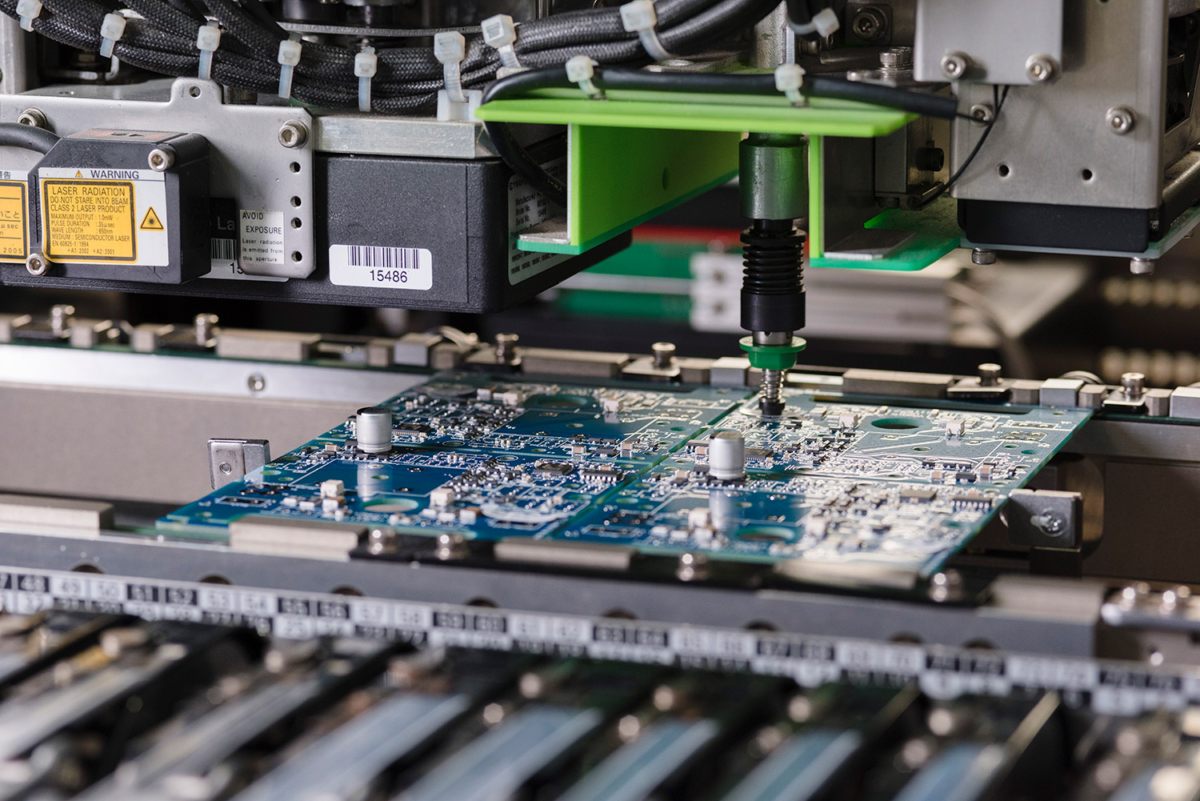

高精度贴装。主控DSP/MCU多采用BGA封装，隔离驱动芯片多采用QFN细间距封装，贴片机定位精度须达±0.03mm。BGA、QFN等复杂封装需专用贴装头与视觉对中系统。贴装顺序上，BGA等高精度器件优先贴装，减少搬运振动影响。
氮气回流焊。厚铜板因热容效应，焊点实际温度可能低于炉温设定值10–15℃，须将回流区峰值温度上调至250–255℃，恒温区延长至90–120秒。氮气气氛有效防止焊料氧化、改善润湿性，确保BGA焊球及功率器件焊点充分熔融。BGA类器件焊接空洞率稳定控制在8%以内。基于PCB材质、铜厚、元器件分布进行热仿真分析，动态调整各温区参数，确保小信号器件与功率器件同步达到理想焊接状态。
选择性波峰焊。对于THT插装的变压器、大电解电容、接线端子等元件，采用选择性波峰焊精准局部焊接，峰值温度245℃±5℃，避免整板过炉对已贴装精密器件造成热冲击。
三防涂覆。储能设备多部署于户外或半户外环境，PCBA须进行选择性三防漆涂覆。选用耐高温有机硅或聚氨酯类材料，仅对非连接器区域精准喷涂，有效防潮、防尘、防盐雾。
X-Ray检测。BGA、QFN等底部焊点以及大功率器件散热焊盘须100%通过X-Ray检测，重点关注空洞率（BGA≤8%，功率器件散热焊盘≤15%）、桥接与偏移。
ICT在线测试。覆盖电阻、电容、电感、光耦、MOSFET等元器件电气参数检测，快速发现焊接缺陷。大批量量产阶段可采用“AOI→ICT→FCT”的全流程组合测试策略。
FCT功能测试。通过电池模拟器、电网模拟器等设备模拟DC/DC变换器真实工况——双向功率传输效率、电压变换精度、保护功能、CAN通信等——全面验证功率板的功能完整性。
Hi-Pot高压安规测试。每块成品逐片执行绝缘耐压全检（AC 3000V–4000V），确保高压回路与低压回路之间无击穿、无闪络。
环境可靠性测试。包括-40℃至+85℃高低温循环测试、温湿度循环测试（5%–95%RH）、振动测试等。储能系统运行周期长达10年以上，一旦出现局部失效将直接影响整个储能阵列的运行效率与安全性。
全流程可追溯。每块PCBA通过MES系统绑定唯一编码，关联物料批次、生产参数与检测数据。关键参数实施SPC统计过程控制，确保批量一致性。
储能双向DC/DC功率板的PCBA量产，涉及厚铜PCB制造、高精度SMT贴片、大功率器件焊接、三防涂覆及全流程安规测试等多个环节，对制造商的综合能力要求较高。一站式量产模式将上述环节整合为统一交付链条——从DFM前置评审、元器件代采、PCB制板、SMT贴片、DIP插件到成品组装与全流程测试，由同一制造主体完成，可有效降低多供应商协同的沟通成本与质量风险。
常优电子深耕高可靠性PCBA制造领域，为储能双向DC/DC功率板提供从打样到大批量量产的一站式加工服务。公司配备全自动高速SMT贴片线、十温区氮气回流焊及3D SPI、3D AOI、X-Ray、ICT/FCT、Hi-Pot安规测试等全流程检测设备，SMT生产通过率达99.9%，支持3oz–6oz厚铜PCB加工与精密BGA贴装，以及三防涂覆等特种工艺，致力于为储能行业提供高可靠性、高一致性的功率板PCBA量产制造支持。
